DIN 916

DIN 916. Гвинт настановний з повним метричним різьбленням

DIN 916 - гвинт установочний з повним метричним різьбленням, з внутрішнім шестигранником під ключ з одного боку і конусним засвердленим заглибленням (установочним конусом) - з іншого. Гвинт DIN 916 використовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях разом із гайками, шайбами відповідних розмірів. Гвинт DIN 916 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.

Матеріали:

Сталь: 45Н
Сталь із покриттям: гальванічна оцинковка
Нержавіюча сталь: А1-А5

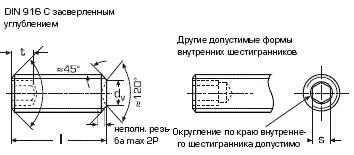

DIN 916 Гвинт настановний з внутрішнім шестигранником і засвердленим кінцем. Кінець гвинта має спеціальну форму з внутрішнім конусом, що служить для фіксації виробів відносно один одного.

Стандарт ISO	Стандарт ГОСТ	Опис стандарту
ISO 4029		Гвинт настановний з внутрішнім шестигранником
	ГОСТ 28964-91	Гвинт настановний з повним метричним різьбленням

d		М1,4	М1,6	М1,8	М2	М2,5	M3	M4	M5	М6	М8	М10	М12	М14	М16	М20	М24
P		0,3	0,35	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	3
dv		0,7	0,8	0,9	1	1,2	1,4	2	2,5	3	5	6	8	9	10	14	16
s		0,7	0,7	0,7	0,9	1,3	1,5	2	2,5	3	4	5	6	6	8	10	12
t	короткі	0,6	0,7	0,8	0,8	1,2	1,2	1,5	2	2	3	4	4,8	5,6	6,4	8	10
t	довгі	1,4	1,5	1,6	1,7	2	2	2,5	3	3,5	5	6	8	9	10	12	15
l
2		#	#	#	#
2,5		+	+	+	#	#
3		+	+	+	+	#	#
4		+	+	+	+	+	#	#
5		+	+	+	+	+	+	#	#
6		+	+	+	+	+	+	+	+	#
8			+	+	+	+	+	+	+	+	#
10					+	+	+	+	+	+	+	#
12						+	+	+	+	+	+	+	#
16							+	+	+	+	+	+	+	#
20								+	+	+	+	+	+	+	#
25									+	+	+	+	+	+	+	#
30										+	+	+	+	+	+	+	#
35											+	+	+	+	+	+	+
40											+	+	+	+	+	+	+
45												+	+	+	+	+	+
50												+	+	+	+	+	+
55													+	+	+	+	+
60													+	+	+	+	+

Позначення:

d - номінальний діаметр різьблення
P - крок різьблення
dv – діаметр внутрішнього конуса, макс.
s - розмір під ключ
t – глибина шліца гвинта, хв.
l - довжина гвинта
# - короткі гвинти з обов'язковим кутом фаски 120 °,
+ - Довгі гвинти з кутом фаски 90°,
