DIN 920
DIN 920. Гвинт із зменшеною плоскою циліндричною головкою із прямим шліцом
DIN 920 - гвинт із зменшеною плоскою циліндричною головкою із прямим шліцом. Гвинти DIN 920 використовуються в машинобудуванні, приладобудуванні та інших промислових та виробничих галузях. Гвинт DIN 920 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, пластмаси.
Матеріали:
- Сталь: 5.8 (Клас міцності: для болтів)
- Сталь з покриттям: гальванічне оцинкування, гальванічне нікелювання, гальванічне хромування
- Нержавіюча сталь: А1, А2, А3, А4, А5
- Латунь
DIN 920 Гвинт із зменшеною циліндричною головкою з прямим шліцом. Розмір різьблення гвинтів від М1.6 до М10, довжина різьблення від 5 до 30 мм.
|
d |
М1.6 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
M10 |
|
b |
5 |
6 |
7.5 |
9 |
10 |
12 |
15 |
18 |
24 |
30 |
|
dk |
2.3 |
2.8 |
3.5 |
4 |
4.5 |
5.5 |
6.5 |
8 |
10 |
13 |
|
k |
1 |
1.2 |
1.5 |
1.8 |
2 |
2.4 |
2.7 |
3.1 |
3.8 |
4.6 |
|
n |
0.3 |
0.3 |
0.4 |
0.5 |
0.5 |
0.6 |
0.8 |
1 |
1.2 |
1.6 |
|
tмін. |
0.5 |
0.6 |
0.75 |
0.9 |
1 |
1.2 |
1.3 |
1.5 |
1.9 |
2.3 |
|
tмакс. |
0.7 |
0.8 |
0.95 |
1.15 |
1.3 |
1.5 |
1.6 |
1.9 |
2.4 |
2.8 |

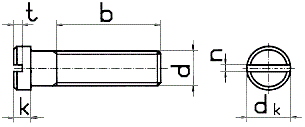

Позначення:
- d - номінальний діаметр різьблення
- b – довжина різьблення гвинта, макс.
- dk - діаметр циліндричної головки
- k - висота головки
- n - ширина прямого шліцю
- t - глибина шліцю
