DIN 921
DIN 921. Гвинт із збільшеною плоскою циліндричною головкою із прямим шліцом
DIN 921 - гвинт із збільшеною плоскою циліндричною головкою з прямим шліцом. Гвинти DIN 921 використовуються в машинобудуванні, приладобудуванні та інших промислових та виробничих галузях. Гвинт DIN 921 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, пластмаси.
Матеріали:
- Сталь: 5.8 (Клас міцності: для болтів)
- Сталь з покриттям: гальванічне оцинкування, гальванічне нікелювання, гальванічне хромування
- Нержавіюча сталь: А1, А2, А3, А4, А5
- Латунь
DIN 921 Гвинт із великою плоскою циліндричною головкою із прямим шліцом. Розмір різьблення гвинтів від М3 до М10.
|
d |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
|
a |
1 |
1,4 |
1,6 |
2 |
2,5 |
3 |
|
dk |
8 |
12 |
16 |
20 |
25 |
30 |
|
k |
1,8 |
2,4 |
2,7 |
3,1 |
3,8 |
4,6 |
|
n |
0,8 |
1 |
1,2 |
1,6 |
2 |
2,5 |
|
t |
1,15 |
1,5 |
1,6 |
1,9 |
2,4 |
2,8 |

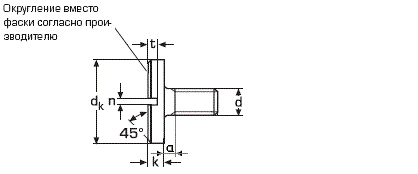

Позначення:
- d - номінальний діаметр різьблення
- a – висота підголовка, макс.
- dk - діаметр циліндричної головки
- k - висота головки
- n - ширина прямого шліцю
- t – глибина шліцю, макс.
