DIN 923
DIN 923. Гвинт із зменшеною плоскою головкою із прямим шліцом із різьбовою цапфою
DIN 923 - гвинт із зменшеною плоскою головкою із прямим шліцом із різьбовою цапфою. Гвинти DIN 923 використовуються в машинобудуванні, приладобудуванні та інших промислових та виробничих галузях. Гвинт DIN 923 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, пластмаси.
Матеріали:
- Сталь: 5.8 (Клас міцності: для болтів)
- Сталь з покриттям: гальванічне оцинкування, гальванічне нікелювання, гальванічне хромування
- Нержавіюча сталь: А1, А2, А3, А4, А5
- Латунь
Розмір різьби гвинтів від М3 до М10, довжина різьблення від 4,5 до 13,5 мм.
|
d |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
|
dk |
7 |
8,5 |
11 |
13 |
16 |
20 |
|
k |
1,8 |
2,4 |
2,7 |
3,1 |
3,8 |
4,6 |
|
b |
4,5 |
6 |
7 |
9 |
11 |
13,5 |
|
ds |
4 |
5,5 |
7 |
8 |
10 |
13 |

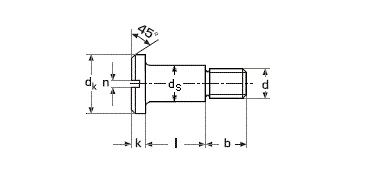

Позначення:
- d - номінальний діаметр різьблення
- dk - діаметр плоскої головки
- k - висота головки
- b - довжина різьбової цапфи
- ds - діаметр
