DIN 926
DIN 926. Гвинт без головки з прямим шліцом та різьбовою цапфою
DIN 926 - гвинт без головки з прямим шліцом та різьбовою цапфою. Гвинти DIN 926 використовуються в машинобудуванні, приладобудуванні та інших промислових та виробничих галузях. Гвинт DIN 926 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, пластмаси.
Матеріали:
- Сталь: 14 Н
- Сталь із покриттям: гальванічна оцинковка, гальванічне нікелювання
- Нержавіюча сталь: А1, А2, А3, А4, А5
- Латунь
Діаметр зовнішнього метричного різьблення гвинтів від М1 до М6.
|
d |
М1 |
М1.2 |
M1.4 |
M1.6 |
M2 |
M2.5 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
|
dp |
0.5 |
0.7 |
0.8 |
0.8 |
1.2 |
1.5 |
2 |
2.5 |
2.8 |
3.5 |
4.5 |
|
n |
0.2 |
0.2 |
0.2 |
0.25 |
0.25 |
0.4 |
0.5 |
0.5 |
0.6 |
0.8 |
1 |
|
t |
0.4 |
0.4 |
0.48 |
0.56 |
0.64 |
0.72 |
0.8 |
0.96 |
1.12 |
1.28 |
1.6 |

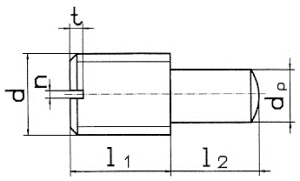

Позначення:
- d - номінальний діаметр різьблення
- dp - діаметр цапфи
- n - ширина прямого шліцю
- t - глибина шліцю
- l1 - довжина різьблення гвинта
- l2 – довжина цапфи
