DIN 960
DIN 960. Болт з шестигранною головкою під ключ і неповним рідким різьбленням
DIN 960 - болт з шестигранною головкою під ключ і неповним рідким різьбленням (метричним різьбленням зі зменшеним кроком, нарізаним не по повній довжині шпильки). Болти DIN 960 використовуються у будівництві, машинобудуванні, промислових та виробничих галузях спільно з шайбами, гайками відповідних розмірів. Шестигранний болт з рідким різьбленням DIN 931 виготовляється з вуглецевої сталі, нержавіючої сталі А2 і А4, латуні. Клас міцності: 4,8, 5,8, 8,8, 10,9. Можуть бути оброблені цинком.
Матеріали:
- Сталь: 5.6, 8.8, 10.9, 12.9,
- Сталь із покриттям: гальванічна оцинковка
- Нержавіюча сталь: А1-А5
- Латунь
DIN 960 Болт з дрібним неповним різьбленням від М8 до М64, з шестигранною головкою, клас точності А, В, довжина болта від 35 до 460 мм.
Аналоги DIN 960:
ISO 8765 Болти з шестигранною головкою з дрібним різьбленням, класи точності А та В. Стандарт ISO 8765 відрізняється від DIN 960 новими розмірами головки під ключ для болтів M10, М12, М14 та М22.
| Стандарт ISO | Стандарт ГОСТ | Опис стандарту |
|---|---|---|
| ISO 8765 | Болт із шестигранною головкою та неповним різьбленням | |
| ГОСТ 7798-70 | Болт із шестигранною головкою та неповним різьбленням | |
| ГОСТ 7805-70 | Болт із шестигранною головкою та повним різьбленням | |
| ГОСТ 15589-70 |
|
D |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
М56 |
М64 |
|
|
P |
1 |
1 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
|
|
1,25 |
1,5 |
2 |
|||||||||||||||
|
K |
5,3 |
6,4 |
7,5 |
8,8 |
10 |
11,5 |
12,5 |
14 |
15 |
17 |
18,7 |
22,5 |
26 |
30 |
35 |
40 |
|
|
С |
мін. |
0,15 |
0,15 |
0,15 |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
|
макс. |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1 |
|
|
R |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1,2 |
1,6 |
2 |
2 |
|
|
е |
DIN 960 |
14,38 |
18,9 |
21,1 |
24,49 |
26,75 |
30,14 |
33,53 |
38,85 |
39,98 |
45,2 |
50,85 |
60,79 |
71,3 |
82,6 |
93,56 |
104,9 |
|
ISO 8765 |
17,77 |
20,03 |
23,36 |
37,72 |
|||||||||||||
|
S |
DIN 960 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
85 |
95 |
|
ISO 8765 |
16 |
18 |
21 |
34 |
|||||||||||||
|
В |
L ? 125 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
- |
- |
- |
- |
- |
|
125 |
28 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
66 |
72 |
84 |
96 |
108 |
- |
- |
|
|
L > 200 |
41 |
45 |
49 |
53 |
57 |
61 |
65 |
69 |
73 |
79 |
85 |
97 |
109 |
121 |
137 |
153 |
|

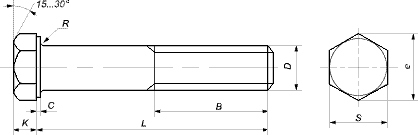

Позначення:
- D - номінальний діаметр різьблення
- P - крок дрібного різьблення болта
- K - висота головки болта
- С - висота підголівку
- R – радіус
- e - діаметр описаного кола, не менше
- S – розмір шестигранної головки під ключ
- В - довжина різьбової частини
- L - довжина болта
