DIN 961
DIN 961. Болт з повним частим різьбленням

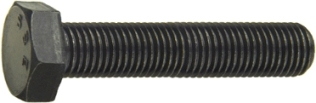

DIN 961 - болт з повним частим різьбленням (метричним дрібним кроком, нарізаним по всій довжині шпильки). Болти DIN 961 використовуються у будівництві, машинобудуванні, промислових та виробничих галузях спільно з шайбами, гайками відповідних розмірів. Болт різьбовий з дрібним кроком DIN 961 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні. Клас міцності: 4,8, 5,8, 8,8, 10,9, 12,9. Як правило, болти DIN 961 оцинковані.
Матеріали:
- Сталь: 5.6, 8.8, 10.9, 12.9,
- Сталь із покриттям: гальванічна оцинковка
- Нержавіюча сталь: А2, А4
DIN 961 Болти з дрібним кроком різьблення з шестигранною головкою, клас точності А, В. Болти мають повне різьблення з дрібним кроком від 1 до 4 мм та діаметр метричного різьблення від М8 до М64, довжина болта від 16 до 500 мм.
Аналоги DIN 961:
ISO 8676 Гвинти із шестигранною головкою з дрібним кроком метричного різьблення. Класи точності А та В. Стандарт EN ISO 8676 відрізняється від DIN 961 новими розмірами головки під ключ для болтів M10, М12, М14 та М22.
| Стандарт ISO | Стандарт ГОСТ | Опис стандарту |
|---|---|---|
| ISO 8676 | Болт шестигранний з неповним або повним різьбленням | |
| ГОСТ 7798-70 | Болт із шестигранною головкою та неповним різьбленням | |
| ГОСТ 7805-70 | Болт із шестигранною головкою та повним різьбленням | |
| ГОСТ 15589-70 |
|
D |
М8 |
М10 |
М12 |
М14 |
М16 |
М18 |
М20 |
М22 |
М24 |
М27 |
М30 |
М36 |
М42 |
М48 |
М56 |
М64 |
|
|
P |
1 |
1 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 |
4 |
4 |
|
|
1,25 |
1,5 |
2 |
|||||||||||||||
|
K |
5,3 |
6,4 |
7,5 |
8,8 |
10 |
11,5 |
12,5 |
14 |
15 |
17 |
18,7 |
22,5 |
26 |
30 |
35 |
40 |
|
|
С |
мін. |
0,15 |
0,15 |
0,15 |
0,15 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,3 |
0,3 |
0,3 |
0,3 |
|
макс. |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1 |
|
|
R |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
0,8 |
0,8 |
1 |
1 |
1 |
1,2 |
1,6 |
2 |
2 |
|
|
А |
3 |
3 |
4 |
4 |
4,5 |
4,5 |
4,5 |
4,5 |
6 |
6 |
6 |
9 |
9 |
9 |
12 |
12 |
|
|
е |
DIN 961 |
14,38 |
18,9 |
21,1 |
24,49 |
26,75 |
30,14 |
33,53 |
38,85 |
39,98 |
45,2 |
50,85 |
60,79 |
71,3 |
82,6 |
93,56 |
104,9 |
|
ISO 8676 |
17,77 |
20,03 |
23,36 |
37,72 |
|||||||||||||
|
S |
DIN 961 |
13 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
85 |
95 |
|
ISO 8676 |
16 |
18 |
21 |
34 |
|||||||||||||

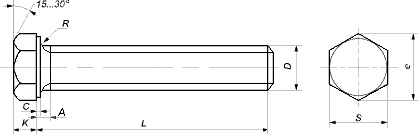

Позначення:
- D - номінальний діаметр метричної дрібної різьби
- P - крок різьблення болта
- K - висота головки болта
- С - висота підголівку
- R – радіус
- А - втік різьблення, макс.
- e - діаметр описаного кола, не менше
- S – розмір шестигранної головки під ключ
- L – довжина метричного болта
