DIN 977. Гайка приварна шестигранна з дюймовим або метричним різьбленням.
DIN 977 - гайка приварна шестигранна з дюймовим або метричним різьбленням. Використовується в машинобудуванні, приладобудуванні та інших промислових та виробничих галузях спільно з болтами, гвинтами, шпильками з відповідним розміром різьблення. Приварна гайка DIN 977 виготовляється з вуглецевої сталі. Клас міцності: 4, 5, 8, 10.
| Стандарт ISO | Опис стандарту |
|---|---|
| ISO 21670 | Гайка приварна фланцева |
| d | P | dс | h | n | k | S | N | ||
|---|---|---|---|---|---|---|---|---|---|
| дрібний | великий | макс. | мін. | ||||||
| М5 | - | 0,8 | 15,5 | 1,7 | 4 | 5 | 4,7 | 8 | 2,9 |
| M6 | - | 1 | 18,5 | 2 | 5 | 7 | 6,64 | 10 | 5,7 |
| M8 | - | 1,25 | 22,5 | 2,5 | 6 | 10 | 9,64 | 13 | 12,2 |
| M10 | - | 1,5 | 26,5 | 3 | 7 | 13 | 12,57 | 16 | 21,8 |
| M12 | 1,5 | 1,75 | 30,5 | 3 | 8 | 15 | 14,57 | 18 | 29,4 |
| M14 | 1,5 | 2 | 33,5 | 4 | 8 | 17 | 16,16 | 21 | 45,8 |
| M16 | 1,5 | 2 | 36,5 | 4 | 8 | 19,5 | 18,66 | 24 | 63,1 |

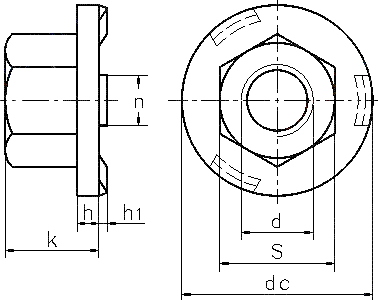

Позначення:
- d - номінальний діаметр різьблення
- P - крок різьблення
- dс - зовнішній діаметр фланця
- h - висота фланця
- n – ширина опори
- k - висота гайки
- S – розмір під ключ
- N – вага 1000 шт. гайок, кг
