DIN 979. Гайка корончаста прорізна з дюймовим або метричним різьбленням стандартного та зменшеного кроку

DIN 979 - гайка корончаста прорізна з дюймовим або метричним різьбленням стандартного та зменшеного кроку. Гайки DIN 979 використовуються в машинобудуванні, приладобудуванні та інших промислових та виробничих галузях спільно з болтами, гвинтами, шпильками з відповідним розміром різьблення. Корончата прорізна гайка DIN 979 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.

Стандарт ISO	Опис стандарту
ISO 7038	Гайка корончата

d	P великий	P дрібний		de	e	m	s	w	n	sp
М6	1	-		-	11.05	5	10	2.5	2	1.6х14
М8	1.25	1		-	14.38	6.5	13	3.5	2.5	2х16
М10	1.5	1.25	1	-	17.77	8	16	4	2.8	2.5х20
М12	1.75	1.5	1.25	16	20.03	10	18	5	3.5	3.2х22
М14	2	1.5		18	23.35	11	21	6	3.5	3.2х25
М16	2	1.5		22	26.75	13	24	7	4.5	4х28
М18	2.5	2	1.5	25	29.56	15	27	9	4.5	4х32
М20	2.5	2	1.5	28	32.95	16	30	10	4.5	4х36
М22	2.5	2	1.5	32	37.29	18	34	10	5.5	5х36
М24	3	2		34	39.55	19	36	11	5.5	5х40
М27	3	2		38	45.20	22	41	14	5.5	5х45
М30	3.5	2		42	50.85	24	46	15	7	6.3х50
М33	3.5	2		46	55.37	26	50	17	7	6.3х56
М36	4	3		50	60.79	29	55	20	7	6.3х63
М39	4	3		55	66.44	31	60	22	7	6.3х71
М42	4.5	3		58	71.30	33	65	22	9	8х71
М45	4.5	3		62	76.95	34.5	70	22.5	9	8х80
М48	5	3		65	82.60	36	75	24	9	8х80
М52	5	3		70	88.25	38	80	26	9	8х90

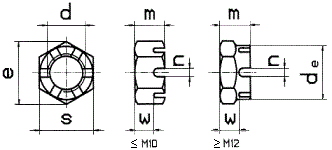

Позначення:

d - номінальний діаметр різьблення
P - крок різьблення
de – діаметр коронки, макс.
e - діаметр описаного кола, не менше
m – висота гайки, макс.
s - розмір гайки під ключ
w - відстань від опорної поверхні до основи прорізу, макс.
n – ширина прорізу гайки під шплінт, хв.
sp - розмір шплінту
