DIN 1481
DIN 1481. Штифт пружинний циліндричний
DIN 1481 - штифт пружинний циліндричний. Використовується в промислових галузях, а саме: в машинобудуванні та приладобудуванні. Штифт DIN 1481 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4.
Матеріали:
- Сталь пружинна
- Сталь із покриттям: оксидування
- Нержавіюча сталь: А2, А4
| Стандарт ISO | Стандарт ГОСТ | Опис стандарту |
|---|---|---|
| ISO 8752 | Штифт циліндричний пружинний | |
| ГОСТ 14229-93 | Штифт циліндричний пружинний |

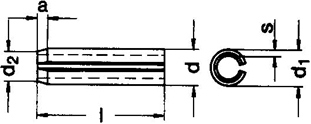

| Розмір різьби | s | a | d1 Мin | d2 approx |
|---|---|---|---|---|
| М1 | 0,2 | 0,15 | 1,2 | 0,8 |
| М1,5 | 0,3 | 0,25 | 1,7 | 1,1 |
| М2 | 0,4 | 0,35 | 2,3 | 1,5 |
| М2,5 | 0,5 | 0,4 | 2,8 | 1,8 |
| М3 | 0,6 | 0,5 | 3,3 | 2,1 |
| М4 | 0,8 | 0,65 | 4,4 | 2,8 |
| М5 | 1 | 0,9 | 5,4 | 3,4 |
| М6 | 1,25 | 1,2 | 6,4 | 3,9 |
| М8 | 1,5 | 2 | 8,5 | 5,5 |
| М10 | 2 | 2 | 10,5 | 6,5 |
| М12 | 2,5 | 2 | 12,5 | 7,5 |
| М16 | 3 | 2 | 16,5 | 10,5 |
