DIN 6914

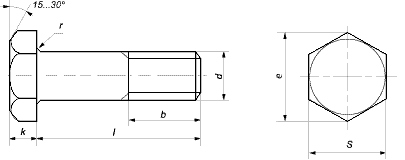

DIN 6914. Болт високоміцний з шестигранною головкою та неповним різьбленням.
Болти високоміцні DIN 6914 з шестигранною головкою зі збільшеним розміром під ключ, клас точності С, для з'єднання та кріплення високонавантажених попередньо напружених різьбових з'єднань (HV) сталевих конструкцій, кріплення елементів конструкцій та обладнання спільно з гайками та шайбами. Болт DIN 6914 виготовляється з вуглецевої сталі. Після виробництва можливе нанесення цинкового покриття гарячого або термодифузійного методу. Клас міцності: 10,9, 12,9, 110 ХЛ (для кліматичних умов крайньої півночі).
Матеріали:
- Сталь: 10.9, (12.9) (Клас міцності: для болтів)
- Сталь із покриттям: гаряче оцинкування, термодифузійне цинкування
Болти високоміцні DIN 6914 використовуються в комплекті з високоміцними шестигранними гайками зі збільшеним розміром під ключ DIN 6915 (EN 14399-4), плоскими шайбами зі скошеною фаскою DIN 6916 (EN 14399-3) або DIN 9 шайб.
| Стандарт ISO | Стандарт ГОСТ | Опис стандарту |
|---|---|---|
| ISO 7412 | Болт високоміцний із шестигранною головкою | |
| ГОСТ 22353-77 | Болт високоміцний з шестигранною головкою та неповним різьбленням | |
| ГОСТ Р 52644-200, ГОСТ 22353-77 |
|
d |
M12 |
M16 |
M20 |
M22 |
М24 |
М27 |
М30 |
М36 |
|
P |
1,75 |
2 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
|
r |
1,2 |
1,2 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
|
k |
8 |
10 |
13 |
14 |
15 |
17 |
19 |
23 |
|
S |
22 |
27 |
32 |
36 |
41 |
46 |
50 |
60 |
|
e |
23,91 |
29,56 |
35,03 |
39,55 |
45,2 |
50,85 |
55,37 |
66,44 |
|
b |
21 |
26 |
31 |
32 |
34 |
37 |
40 |
48 |
