DIN 6923
DIN 6923. Гайка шестигранна з фланцем.

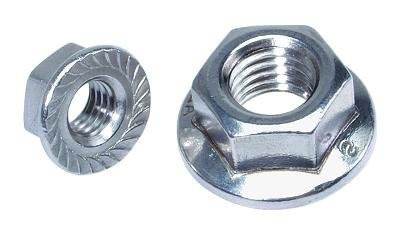

DIN 6923 - гайка шестигранна з фланцем. Фланець гайки може бути рельєфним чи плоским. Використовується для монтажу, з'єднання, кріплення елементів конструкцій та обладнання разом із болтами, шпильками з відповідним розміром метричної різьби. Гайка із фланцем DIN 6923 виготовляється з вуглецевої сталі. Оцинковані.. Клас міцності: 8 та 10.
Матеріали:
- Сталь: 8, 10, 12 (Клас міцності: для гайок)
- Сталь із покриттям: гальванічна оцинковка, газо-термічне цинкування напиленням
- Нержавіюча сталь: А2, А4
| Стандарт ISO | Дод. стандарти | Опис стандарту |
|---|---|---|
| ISO 4161 | Гайка шестигранна | |
| ISO 7414 | Гайка шестигранна високоміцна | |
| ISO 10663 | Гайка шестигранна з фланцем | |
| EN 1661, ГОСТ Р ІСО 4161-2013 |
|
d |
d2 |
m |
s |
|
М4 |
10 |
4.65 |
7 |
|
M5 |
11.8 |
5 |
8 |
|
M6 |
14.2 |
6 |
10 |
|
M8 |
17.9 |
8 |
13 |
|
M10 |
21.8 |
10 |
15 |
|
M12 |
26 |
12 |
18 |
|
M16 |
34.5 |
16 |
24 |
|
М20 |
42.8 |
20 |
30 |
Позначення:
- d - номінальний діаметр різьблення
- d2 - діаметр фланця
- m – висота гайки
- s - розмір гайки під ключ
