DIN 6924
DIN 6924. Гайка шестигранна з нейлоновим або пропіленовим (пластмасовим) кільцем
DIN 6924 - гайка шестигранна з нейлоновим або пропіленовим (пластмасовим) кільцем. Використовується для монтажу, з'єднання, кріплення елементів конструкцій та обладнання разом із болтами, шпильками з відповідним розміром метричної різьби. Гайка з нейлоновим кільцем DIN 6924 виготовляється з вуглецевої сталі. Оцинковані.. Клас міцності: 8 та 10.
Матеріали:
- Сталь: 5, 8, 10, 12 (Клас міцності: для гайок)
- Сталь із покриттям: гальванічна оцинковка, гальванічне нікелювання, гальванічне хромування, газо-термічне цинкування напиленням
| Стандарт ISO | Стандарт ГОСТ | Опис стандарту |
|---|---|---|
| ISO 7040 | Гайка шестигранна | |
| ISO 10512 | Гайка шестигранна з нейлоновим кільцем | |
| ГОСТ Р 50273-92 |
|
d |
s |
h |
m |
e |
|
М3 |
5.5 |
4.2 - 4.5 |
2.15 |
6.01 |
|
М4 |
7 |
5.7 - 6.0 |
2.9 |
7.66 |
|
M5 |
8 |
6.44 - 6.8 |
4.4 |
8.79 |
|
M6 |
10 |
7.64 - 8.0 |
4.9 |
11.05 |
|
M7 |
11 |
8.64 - 9.0 |
6.14 |
12.12 |
|
M8 |
13 |
9.14 - 9.5 |
6.44 |
14.38 |
|
M10 |
16 |
11.5 - 11.9 |
8.04 |
17.77 |
|
M12 |
18 |
14.5 - 14.9 |
10.37 |
20.03 |
|
M14 |
21 |
16.3 - 17.0 |
12.1 |
23.35 |
|
M16 |
24 |
18.3 - 19.1 |
14.1 |
26.75 |
|
M18 |
27 |
19.8 - 20.6 |
15.1 |
29.56 |
|
M20 |
30 |
21.5 - 22.8 |
16.9 |
32.95 |
|
M22 |
34 |
23.2 - 24.5 |
18.1 |
37.29 |
|
M24 |
36 |
25.8 - 27.1 |
20.2 |
39.55 |
|
M27 |
41 |
29.4 - 31.0 |
22.5 |
45.20 |
|
M30 |
46 |
31.0 - 32.6 |
24.3 |
50.85 |
|
M33 |
50 |
33.9 - 35.5 |
27.4 |
55.37 |
|
M36 |
55 |
37.3 - 38.9 |
29.4 |
60.79 |
|
M39 |
60 |
40.4 - 42.0 |
31.8 |
66.44 |
|
M42 |
65 |
43.4 - 45.0 |
34 |
71.30 |
|
M45 |
70 |
46.4 - 48.0 |
36 |
76.95 |
|
M48 |
75 |
48.4 - 50.0 |
38 |
82.60 |

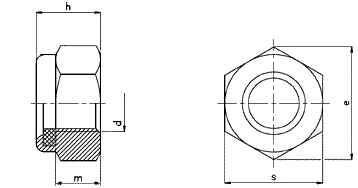

Позначення:
- d - номінальний діаметр різьблення
- s - розмір гайки під ключ
- h - висота гайки
- m – висота різьбової частини, хв.
- e - діаметр описаного кола, хв.
