DIN 6927
DIN 6927. Гайка шестигранна сталева самоконтрольна з фланцем.
DIN 6927 - гайка шестигранна сталева самоконтряться з фланцем. Нижня поверхня фланця гайки може бути плоскою, так і рельєфною. Гайки DIN 6927 використовуються для монтажу, з'єднання, кріплення елементів конструкцій та обладнання спільно з болтами, шпильками з відповідним розміром метричної різьби. Гайка самоконтряться з фланцем DIN 6927 виготовляється з вуглецевої сталі. Гайки після виробництва цинком покриваються.. Клас міцності: 8 і 10.
Матеріали:
- Сталь 8, 10, 12
- Сталь із покриттям: гальванічна оцинковка, газо-термічне цинкування напиленням, гальванічне нікелювання, гальванічне хромування.
| Стандарт ISO | Дод. стандарти | Опис стандарту |
|---|---|---|
| ISO 7044 | Гайка сталева, що самоконтряться з фланцем | |
| ISO 12126 | Гайка шестигранна, що самоконтряться з фланцем | |
| EN 1664, EN 1667 |
| d | c | dc | h | m | s |
|---|---|---|---|---|---|
| M5 | 1 | 11.8 | 6.2 | 4.7 | 8 |
| M6 | 1.1 | 14.2 | 7.3 | 5.7 | 10 |
| M8 | 1.2 | 17.9 | 9.4 | 7.6 | 13 |
| M10 | 1.5 | 21.8 | 11.4 | 9.6 | 16 |
| M12 | 1.8 | 26 | 13.8 | 11.6 | 18 |
| M16 | 2.4 | 34.5 | 18.3 | 15.3 | 24 |

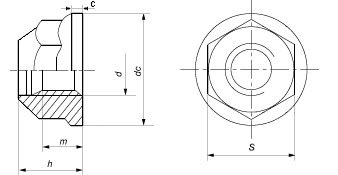

Позначення:
- d - номінальний діаметр різьблення
- c – Товщина фланця, хв.
- dc - діаметр фланця
- h – висота гайки, макс.
- m – висота різьбової частини, хв.
- s - розмір гайки під ключ
