DIN 7603

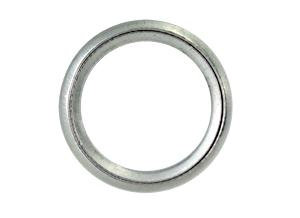

DIN 7603. Кільце шайба, шайба зі зменшеною шириною, для ущільнення різьбових з'єднань
DIN 7603 - кільце шайба, шайба зі зменшеною шириною, для ущільнення різьбових з'єднань. Використовується, як кільце ущільнювача при недостатній сили затягування різьбових з'єднань, спільно з болтами, шпильками, гвинтами та іншими циліндричними предметами з нарізаним різьбленням відповідного діаметру. Кільця-шайби DIN 7603 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, міді, алюмінію та інших металів.
Матеріали:
- Кольорові метали, метали, пластик: мідь
|
Під різьбу |
d1 |
h |
|
М4 |
8 |
1 |
|
М5 |
9 |
1 |
|
М6 |
10 |
1 |
|
М6 |
12 |
1 |
|
М8 |
11 |
1 |
|
М8 |
11,5 |
1 |
|
М8 |
12 |
1 |
|
М8 |
14 |
1 |
|
М8 |
14 |
1,5 |
|
М8 |
15 |
1,5 |
|
М8 |
22 |
1,5 |
|
М10 |
13 |
1 |
|
М10 |
14 |
1 |
|
М10 |
14 |
1,5 |
|
М10 |
16 |
1 |
|
М10 |
16 |
1,5 |
|
М12 |
16 |
1 |
|
М12 |
16 |
1,5 |
|
М12 |
18 |
1,5 |
|
М12 |
24 |
2 |
|
М14 |
18 |
1,5 |
|
М14 |
20 |
1,5 |
|
М14 |
22 |
1,5 |
|
М14 |
22 |
2 |
|
М16 |
20 |
1,5 |
|
М16 |
22 |
1,5 |
|
М18 |
22 |
1,5 |
|
М18 |
24 |
1,5 |
|
М20 |
24 |
1,5 |
|
М20 |
26 |
1,5 |
|
М22 |
27 |
1,5 |
|
М22 |
29 |
1,5 |
|
М24 |
29 |
2 |
|
М24 |
32 |
2 |
|
М27 |
32 |
2 |
|
М27 |
35 |
2 |
|
М30 |
36 |
2 |
|
М30 |
36 |
2,5 |
|
М48 |
55 |
2 |
