DIN 302

DIN 302. Заклепка з потайною головкою.

DIN 302 - заклепка з потайною головкою. Застосовуються заклепки DIN 302 там, де необхідно створити міцне, надійне нероз'ємне з'єднання листових матеріалів. При цьому матеріали можуть бути різної товщини та міцності. Є кілька правил при застосуванні заклепки. Діаметр наскрізного отвору в матеріалах повинен бути на 0,1 мм більше діаметра самої заклепки.

Розташування матеріалів при скріпленні їх заклепками DIN 302 проводиться так, щоб м'якіший матеріал знаходився під головкою заклепки. При необхідності розклепування найкраще проводити з використанням молотка і сталевого добійника (обтисканням).

При виборі заклепки DIN 302 слід пам'ятати, що її аналог ДЕРЖСТАНДАРТ 10299-80 може бути виконаний відповідно до різних класів точності: B і C. Заклепки з діаметром стрижня від 1 мм до 36 мм. Такі деталі особливо важливі під час тонкої, ювелірної роботи з дрібними виробами.

Заклепка DIN 302 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, сталь з покриттям: гальванічна оцинковка, алюмінієвий сплав, латунь, мідь.

Стандарт ISO	Стандарт ГОСТ	Опис стандарту
ISO 1051		Заклепки забивні під молоток
	ГОСТ 10299-80	Заклепка під молоток із напівкруглою головкою

Наявність розмірів

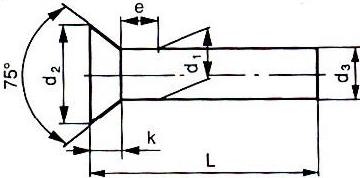

d1	10	12	14	16	18	19	20	22	24	27	30
d2	14,5	18	21,5	26	30	30	31,5	34,5	38	42	42,5
d3	9,4	11,3	13,2	15,2	17,1	17,1	19,1	20,9	22,9	25,8	28,6
k	3	4	5	6,5	8	8	10	11	12	13,5	15
r2	5	6	7	8	9	1,6	10	11	12	13,5	15
L	10	12	14	16	18	19	20	22	24	27	30
30	+	+	+	+	+	+	+
35	+	+	+	+	+	+	+	+
40	+	+	+	+	+	+	+	+	+	+
45	+	+	+	+	+	+	+	+	+	+
50	+	+	+	+	+	+	+	+	+	+	+
55	+	+	+	+	+	+	+	+	+	+	+
60	+	+	+	+	+	+	+	+	+	+	+
65	+	+	+	+	+	+	+	+	+	+	+
70	+	+	+	+	+	+	+	+	+	+	+
75	+	+	+	+	+	+	+	+	+	+	+
80	+	+	+	+	+	+	+	+	+	+	+
85		+	+	+	+	+	+	+	+	+	+
90		+	+	+	+	+	+	+	+	+	+
95		+	+	+	+	+	+	+	+	+	+
100		+	+	+	+	+	+	+	+	+	+
110				+	+	+	+	+	+	+	+
120				+	+	+	+	+	+	+	+
130					+	+	+	+	+	+	+
140					+	+	+	+	+	+	+
150					+	+	+	+	+	+	+
160								+	+	+	+
170								+	+	+	+
180								+	+	+	+
190								+	+	+	+
200								+	+	+	+
