DIN 7991

DIN 7991. Гвинт із потайною головкою із внутрішнім шестигранником або шліцем Torx

DIN 7991 - гвинт із потайною головкою із внутрішнім шестигранником або шліцем Torx (внутрішньою зірочкою). Гвинт DIN 7991 використовується у виробничих, промислових та будівельних областях спільно з шайбами, гайками, втулками та іншими отворами з відповідним розміром різьблення, при різних з'єднаннях та кріпленнях елементів. Гвинти з потайною головкою DIN 7991 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, алюмінію. Гвинти, виготовлені з вуглецевої сталі, зазвичай оцинковані.

Матеріали:

Сталь (клас міцності): 8.8, 10.9
Сталь із покриттям: гальванічна оцинковка, дисперсійне цинкування
Нержавіюча сталь: А2, А4
Латунь

Гвинт DIN 7991 (ISO 10642) з потайною головкою та внутрішнім шестигранником або з отвором під ключ TORX, діаметр різьблення від М3 до М24, довжина від 5 до 240 мм. Гвинти з різьбленням М22 та М24 виготовляються лише за стандартом DIN 7991.

Стандарт ISO	Опис стандарту
ISO 10642	Болт з потайною головкою і внутрішнім шестигранником

d		M3	M4	M5	M6	M8	M10	M12	М14	М16	М20	М22	М24
P		0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	3	3,5
k		1,86	2,48	3,1	3,72	4,96	6,2	7,44	8,4	8,8	10,16	13,1	14
dk		6,72	8,96	10,2	13,44	17,92	22,4	26,8	30,88	33,6	40,32	36	39
s		2	2,5	3	4	5	6	8	10	10	12	14	14
ISR		-	Т20	Т25	Т30	Т40	-	-	-	-	-	-	-
b		18	20	22	24	28	32	36	40	44	52	56	60
l	мін.	5	6	6	8	10	12	20	30	20	35	60	40
l	макс.	30	50	80	120	160	160	200	80	200	200	100	240

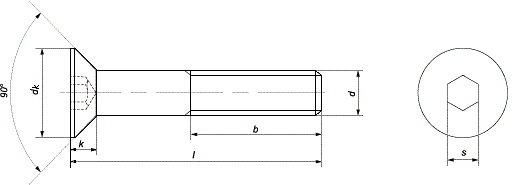

Позначення:

d - номінальний діаметр різьблення
P - крок різьблення
k – висота головки гвинта, макс.
dk – діаметр головки гвинта, макс.
s - розмір внутрішнього шестигранника під ключ
ISR – розмір торцевого ключа TORX
b – довжина різьблення гвинта, макс.
l - довжина гвинта
