ГОСТ 8878-93

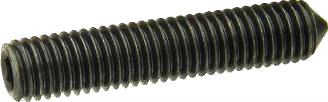

ГОСТ 8878-93. Гвинт настановний з повним метричним різьбленням, з гострим кінцем
ГОСТ 8878-93 - гвинт настановний з повним метричним різьбленням, з гострим кінцем. Гвинт ГОСТ 8878-93 застосовується для з'єднання елементів конструкцій у приладобудуванні, машинобудуванні та інших промислово-виробничих галузях спільно з шайбами, гайками відповідних розмірів. Гвинт ГОСТ 8878-93 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
| Стандарт ISO | Опис стандарту |
|---|---|
| ISO 4027 | Гвинт настановний з гострим (загостреним) кінцем |
| Розмір різьби | d1 | t | e | s |
|---|---|---|---|---|
| М3 | - | 1,2 | 1,73 | 1,5 |
| М4 | - | 1,5 | 2,3 | 2 |
| М5 | - | 2 | 2,87 | 2,5 |
| М6 | 1,5 | 2 | 3,44 | 3 |
| М8 | 2 | 3 | 4,58 | 4 |
| М10 | 2,5 | 4 | 5,72 | 5 |
| М12 | 3 | 4,5 | 6,86 | 6 |
| М16 | 4 | 6,4 | 9,15 | 8 |
| М20 | 5 | 8 | 11,43 | 10 |
