ГОСТ 13152-67
ГОСТ 13152-67. Болт із головкою т-подібної форми

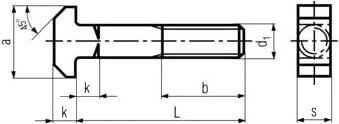

ГОСТ 13152-67 - болт з головкою т-подібної форми, з квадратним підголівником і метричним різьбленням, нарізаною по всій довжині шпильки. Використовується для з'єднань деталей та агрегатів у виробничих верстатах, приладах, а також у промислових, машинобудівних та будівельних областях. Гвинти ГОСТ 13152-67 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні. Клас міцності: 4,8, 5,8, 8,8, 10,9, 12,9.
|
d1 |
b |
a |
k |
s |
|
M 6 |
18 |
16 |
4,5 |
6 |
|
M 8 |
22 |
18 |
5,5 |
8 |
|
M 10 |
26 |
21 |
7 |
10 |
|
M 12 |
30 |
26 |
8 |
12 |
|
M 16 |
38 |
30 |
10,5 |
16 |
|
M 20 |
46 |
36 |
13 |
20 |
|
M 24 |
54 |
43 |
15 |
24 |
|
M 30 |
66 |
54 |
19 |
30 |
Розміри та вага 1000 штук у кілограмах
|
d1 |
L |
||||||||||||
|
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
140 |
160 |
180 |
200 |
|
|
M 6 |
9,9 |
12,1 |
14,3 |
16,5 |
|
|
|
|
|
|
|
|
|
|
M 8 |
18,2 |
20,2 |
24,2 |
28,2 |
32,2 |
36,2 |
|
|
|
|
|
|
|
|
M 10 |
30 |
35 |
40,6 |
46,8 |
53 |
59,2 |
65,4 |
71,6 |
|
|
|
|
|
|
M 12 |
|
55,1 |
62,3 |
71,1 |
78,9 |
88,7 |
97,6 |
106 |
124 |
|
|
|
|
|
M 16 |
|
|
117 |
130 |
145 |
161 |
177 |
193 |
225 |
257 |
289 |
|
|
|
M 20 |
|
|
|
220 |
240 |
262 |
287 |
302 |
351 |
401 |
450 |
500 |
550 |
|
M 24 |
|
|
|
|
377 |
407 |
437 |
467 |
538 |
618 |
689 |
760 |
831 |
|
M 30 |
|
|
|
|
|
|
727 |
773 |
874 |
985 |
1090 |
1200 |
1310 |
