ГОСТ 17473-80
ГОСТ 17473-80. Гвинт із напівкруглою головкою з різним шліцем: Philips, Pozi або Torx
ГОСТ 17473-80 - гвинт із напівкруглою головкою з різним шліцем: Philips, Pozi або Torx. Гвинт ГОСТ 17473-80 широко використовується у виробничих, промислових та будівельних областях спільно з шайбами, гайками, втулками та іншими отворами з відповідним розміром різьблення, при різних з'єднаннях та кріпленнях елементів. Гвинти з напівкруглою головкою ГОСТ 17473-80 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, алюмінію. Гвинти, виготовлені з вуглецевої сталі, зазвичай оцинковані.
| Стандарт ISO | Опис стандарту |
|---|---|
| ISO 1580 | Гвинт із шліцем прямого типу (прямий шліц) на напівкруглій головці |
| ISO 7045 | Гвинт із напівкруглою головкою |
| Розмір різьби | k | dk | v | a | r1 | Розмір біти Philips (Ph) |
|---|---|---|---|---|---|---|
| М1,4 | 0,8 | 2,5 | 0,6 | 0,6 | 2 | 1,1 |
| М1,6 | 1,3 | 3,2 | 0,8 | 0,7 | 3 | 1,8 |
| М2 | 1,6 | 4 | 1,1 | 0,8 | 4 | 2,5 |
| М2,5 | 2,12 | 5 | 1,3 | 0,9 | 5 | 2,7 |
| М3 | 2,4 | 6 | 1,6 | 1 | 6 | 3,1 |
| М4 | 3,1 | 8 | 2 | 1,4 | 8 | 4,6 |
| М5 | 3,8 | 10 | 2,5 | 1,6 | 10 | 5,5 |
| М6 | 4,6 | 12 | 3 | 2 | 12 | 6,8 |
| М8 | 6 | 16 | 3,5 | 2,5 | 14 | 7,4 |
ГОСТ 17473. Гвинт із напівкруглою головкою, шліц - Pozi.
| Розмір різьби | d1 | k | v | a | r1 | М(Schlitz-Breite) | Розмір біти Pozi (Pz) |
|---|---|---|---|---|---|---|---|
| М1,4 | 2,5 | 0,8 | 0,6 | 0,6 | 2 | 1,1 | 0 |
| М1,6 | 3,2 | 1,3 | 0,8 | 0,7 | 3 | 1,8 | 0 |
| М2 | 4 | 1,6 | 1,1 | 0,8 | 4 | 2,5 | 1 |
| М2,5 | 5 | 2 | 1,3 | 0,9 | 5 | 2,7 | 1 |
| М3 | 6 | 2,4 | 1,6 | 1 | 6 | 3,1 | 1 |
| М4 | 8 | 3,1 | 2 | 1,4 | 8 | 4,6 | 1 |
| М5 | 10 | 3,8 | 2,5 | 1,6 | 10 | 5,5 | 2 |
| М6 | 12 | 4,3 | 3 | 2 | 12 | 6,8 | 2 |

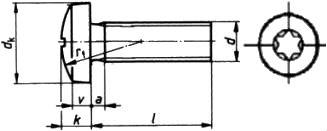

ГОСТ 17473-80. Гвинт із напівкруглою головкою, шліц - Torx.
| Розмір різьби | a | k | dk | r1 | Розмір біти Torx (TX) |
|---|---|---|---|---|---|
| М1,4 | 0,6 | 0,8 | 2,5 | 2 | TX 5 |
| М1,6 | 0,7 | 1,3 | 3,2 | 3 | TX 5 |
| М2 | 0,8 | 1,6 | 4 | 4 | TX 5 |
| М2,5 | 0,9 | 2,12 | 5 | 5 | TX 8 |
| М3 | 1 | 2,4 | 6 | 6 | TX 10 |
| М4 | 1,4 | 3,1 | 8 | 8 | TX 20 |
| М5 | 1,6 | 3,8 | 10 | 10 | TX 25 |
| М6 | 2 | 4,6 | 12 | 12 | TX 30 |
| М8 | 2,5 | 6 | 16 | 14 | TX 30 |
