ISO 3912
ISO 3912. Шпонка сегментна

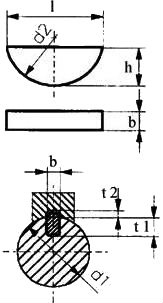

ISO 3912 - сегментна шпонка напівкругла. Шпонки ISO 3912 застосовуються у виробничих та промислових областях. Шпонка напівкругла ISO 3912 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4.
|
bхh |
d2, мм |
l, мм |
t1, мм |
t2, мм |
|
1,5x2,6 |
7 |
6,76 |
2 |
0,8 |
|
2х2,6 |
7 |
6,76 |
1,8 |
1 |
|
2х3,7 |
10 |
9,66 |
2,9 |
1 |
|
3х3,7 |
10 |
9,66 |
2,5 |
1,4 |
|
3х5 |
13 |
12,7 |
3,8 |
1,4 |
|
3х6,5 |
16 |
15,7 |
5,3 |
1,4 |
|
4х5 |
13 |
12,7 |
3,5 |
1,7 |
|
4х6,5 |
16 |
15,7 |
5 |
1,7 |
|
5х6,5 |
16 |
15,7 |
4,5 |
2,2 |
|
5х7,5 |
19 |
18,6 |
5,5 |
2,2 |
|
5х9 |
22 |
21,6 |
7 |
2,2 |
|
6х7,5 |
19 |
18,6 |
5,1 |
2,6 |
|
6х9 |
22 |
21,6 |
6,6 |
2,6 |
|
6х11 |
28 |
27,4 |
8,6 |
2,6 |
|
8х9 |
22 |
21,6 |
6,2 |
3 |
|
8х11 |
28 |
27,4 |
8,2 |
3 |
|
8х13 |
32 |
31,4 |
10,2 |
3 |
|
10х11 |
28 |
27,4 |
7,8 |
3,4 |
|
10х13 |
32 |
31,4 |
9,8 |
3,4 |
|
10х16 |
45 |
43,1 |
12,8 |
3,4 |
