ISO 4016. Болт із шестигранною головкою

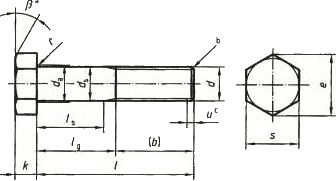

ISO 4016 - болт із шестигранною головкою та з метричним різьбленням зменшеної довжини. Болт ISO 4016 застосовується при з'єднанні елементів конструкцій у приладобудуванні, машинобудуванні та інших промислово-виробничих галузях разом із гайками, шайбами відповідних розмірів. Болт ISO 4016 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
|
Розмір різьби |
k |
s |
e |
b при l |
b при l>125 |
b при l>200 |
|
М5 |
3,5 |
8 |
8,63 |
16 |
22 |
35 |
|
М6 |
4 |
10 |
10,89 |
18 |
24 |
37 |
|
М8 |
5,3 |
13 |
14,2 |
22 |
28 |
41 |
|
М10 |
6,4 |
17 |
18,72 |
26 |
32 |
45 |
|
М12 |
7,5 |
19 |
20,88 |
30 |
36 |
49 |
|
М14 |
8,8 |
22 |
23,91 |
34 |
40 |
53 |
|
М16 |
10 |
24 |
26,17 |
38 |
44 |
57 |
|
М18 |
11,5 |
27 |
29,56 |
42 |
48 |
61 |
|
М20 |
12,5 |
30 |
32,95 |
46 |
52 |
65 |
|
М22 |
14 |
32 |
37,29 |
50 |
56 |
69 |
|
М24 |
15 |
36 |
39,55 |
54 |
60 |
73 |
|
М27 |
17 |
41 |
45,2 |
60 |
66 |
79 |
|
М30 |
18,7 |
46 |
50,85 |
66 |
72 |
85 |
|
М33 |
21 |
50 |
55,37 |
72 |
78 |
91 |
|
М36 |
22,5 |
55 |
60,79 |
78 |
84 |
97 |
|
М39 |
25 |
60 |
66,44 |
84 |
90 |
103 |
