ISO 4028. Гвинт настановний з цапфою

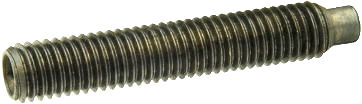

ISO 4028 - гвинт настановний з метричним різьбленням, з внутрішнім шестигранником і цапфою. Гвинт настановний з цапфою ISO 4028 застосовується при з'єднанні елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях спільно з гайками, шайбами відповідних розмірів. Гвинт ISO 4028 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
|
Розмір різьби |
d1 |
t |
e |
s |
|
М3 |
2 |
1,2 |
1,73 |
1,5 |
|
М4 |
2,5 |
1,5 |
2,3 |
2 |
|
М5 |
3,5 |
2 |
2,87 |
2,5 |
|
М6 |
4 |
2 |
3,44 |
3 |
|
М8 |
5,5 |
3 |
4,58 |
4 |
|
М10 |
7 |
4 |
5,72 |
5 |
|
М12 |
8,5 |
4,8 |
6,86 |
6 |
|
М16 |
12 |
6,4 |
9,15 |
8 |
|
М20 |
15 |
8 |
11,43 |
10 |
|
М24 |
18 |
10 |
13,72 |
12 |
