ISO 7436

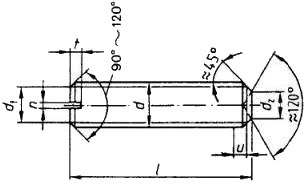

ISO 7436. Гвинт настановний з прямим шліцом і просвердленим кінцем
ISO 7436 - гвинт з прямим шліцом і просвердленим кінцем. Гвинт ISO 7436 використовується у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях. Гвинт настановний ISO 7436 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні. Відповідає ГОСТ 1477-93 та DIN 438.
|
Різьба |
М2 |
М2,5 |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
|
dz max |
1 |
1,2 |
1,4 |
2 |
2,5 |
3 |
5 |
6 |
8 |
|
n |
0,45 |
0,6 |
0,6 |
0,8 |
1 |
1,2 |
1,51 |
1,91 |
1,31 |
|
t |
0,64 |
0,72 |
0,8 |
1,12 |
1,28 |
1,6 |
2 |
2,4 |
2,8 |
|
l |
Наявність стандартних розмірів |
||||||||
|
3 |
+ |
+ |
+ |
|
|
|
|
|
|
|
4 |
+ |
+ |
+ |
+ |
|
|
|
|
|
|
5 |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
|
8 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
10 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
12 |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
14 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
16 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
18 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
20 |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
22 |
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
25 |
|
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|
28 |
|
|
|
|
+ |
+ |
+ |
+ |
+ |
|
30 |
|
|
|
|
+ |
+ |
+ |
+ |
+ |
|
35 |
|
|
|
|
|
+ |
+ |
+ |
+ |
|
40 |
|
|
|
|
|
|
|
+ |
+ |
