ISO 8677

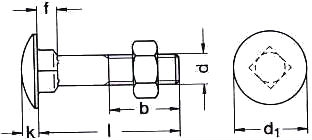

ISO 8677. Гвинт із круглою головкою та квадратним підголовником
ISO 8677 - гвинт із круглою тонкою головкою та квадратним підголовником. Популярна назва болта ISO 8677 - меблевий гвинт. Використовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях разом із гайками, шайбами відповідних розмірів. Гвинт ISO 8677 – дуже популярний сполучний елемент у меблевому виробництві. Гвинт ISO 8677 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
|
Розмір різьби |
d1 max |
k max |
f max |
b |
b |
b>200 |
|
M5 |
13,55 |
3,3 |
4,1 |
16 |
- |
- |
|
M6 |
16,55 |
3,88 |
4,6 |
18 |
24 |
- |
|
M8 |
20,65 |
4,88 |
5,6 |
22 |
28 |
- |
|
M10 |
24,65 |
5,38 |
6,6 |
26 |
32 |
45 |
|
M12 |
30,65 |
6,95 |
8,75 |
30 |
36 |
49 |
|
M16 |
38,8 |
8,95 |
12,9 |
38 |
44 |
57 |
|
M20 |
46,8 |
11,05 |
15,9 |
- |
- |
46 |
