ISO 8733

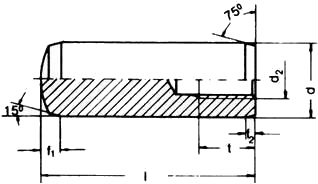

ISO 8733. Штифт циліндричний з внутрішнім різьбленням
ISO 8733 - циліндричний штифт з внутрішнім метричним різьбленням. Застосовується у різних виробничих та промислових галузях. Циліндричний штифт ISO 8733 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4.
| Стандарт ISO | Опис стандарту |
|---|---|
| ISO 8735 | Штифт циліндричний з внутрішнім метричним різьбленням |
| d m6 | Розмір різьби | f1 | f2 | t |
|---|---|---|---|---|
| 6 | M 4 | 2,1 | 0,8 | 6 |
| 8 | M 5 | 2,6 | 1 | 8 |
| 10 | M 6 | 3 | 1,2 | 10 |
| 12 | M 6 | 3,8 | 1,6 | 10 |
| 14 | M 8 | 4 | 1,8 | 12 |
| 16 | M 8 | 4,7 | 2 | 12 |
| 20 | M 10 | 6 | 2,5 | 16 |
