ISO 10642
ISO 10642. Болт з потайною головкою та внутрішнім шестигранником
ISO 10642 - болт із потайною головкою із внутрішнім шестигранником або шліцем Torx (внутрішньою зірочкою). Болт ISO 10642 застосовується у виробничих, промислових та будівельних областях спільно з шайбами, гайками, втулками та іншими отворами з відповідним розміром різьблення, при різних з'єднаннях та кріпленнях елементів. Гвинти з потайною головкою ISO 10642 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, алюмінію. Гвинти, виготовлені з вуглецевої сталі, зазвичай оцинковані.
|
Розмір різьби |
s |
e |
dk |
t |
b, при l 125 та меньше мм |
b, при l більше 125 мм |
|
М1,6 |
0,9 |
1,1 |
3,2 |
0,6 |
6 |
- |
|
М2 |
1,3 |
1,5 |
4 |
0,75 |
8 |
- |
|
М2,5 |
1,5 |
1,8 |
5 |
0,8 |
10 |
- |
|
М3 |
2 |
2,3 |
6 |
1,2 |
12 |
- |
|
М4 |
2,5 |
2,9 |
8 |
1,8 |
14 |
- |
|
М5 |
3 |
3,5 |
10 |
2,3 |
16 |
- |
|
М6 |
4 |
4,7 |
12 |
2,5 |
18 |
24 |
|
М8 |
5 |
5,8 |
16 |
3,5 |
22 |
28 |
|
М10 |
6 |
7 |
20 |
4,4 |
26 |
32 |
|
М12 |
8 |
9,4 |
24 |
4,6 |
30 |
36 |
|
М16 |
10 |
11,7 |
30 |
5,3 |
38 |
44 |
|
М20 |
12 |
13,9 |
36 |
5,9 |
46 |
52 |

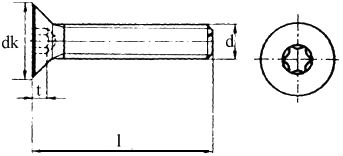

ISO 10642. Болт із потайною головкою та зірочкою (шліц Torx)
|
Розмір різьби |
s |
e |
dk |
t |
Розмір біти Torx (TX) |
|
М3 |
2 |
2,3 |
6 |
1,7 |
TX 10 |
|
М4 |
2,5 |
2,9 |
8 |
2,3 |
TX 20 |
|
М5 |
3 |
3,5 |
10 |
2,8 |
TX 25 |
|
М6 |
4 |
4,7 |
12 |
3,3 |
TX 30 |
|
М8 |
5 |
5,8 |
16 |
4,4 |
TX 40 |
|
М10 |
6 |
7 |
20 |
5,5 |
TX 50 |
|
М12 |
8 |
9,4 |
24 |
6,5 |
> TX 50 |
|
М16 |
10 |
11,7 |
30 |
7,5 |
> TX 50 |
|
М20 |
12 |
13,9 |
36 |
8,5 |
> TX 50 |
