ISO 13337

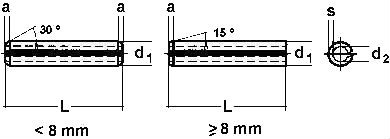

ISO 13337. Штифт пружинний трубчастий розрізний
ISO 13337 - штифт пружинний трубчастий розрізний, циліндричної форми. Розрізний штифт для обтягування циліндричних різьбових елементів при кріпленні вузлів та деталей у приладобудуванні, машинобудуванні та інших виробничих галузях. Штифти трубчасті ISO 13337 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4.
|
Під різьбу |
dnom |
d1, мин. |
d1, макс. |
d2 |
s |
a |
|
М2 |
2 |
2,3 |
2,4 |
1,9 |
0,2 |
0,2 |
|
М2 |
2,5 |
2,8 |
2,9 |
2,3 |
0,25 |
0,25 |
|
М2 |
3 |
3,3 |
3,5 |
2,7 |
0,3 |
0,25 |
|
М3 |
3,5 |
3,8 |
4 |
3,1 |
0,3 |
0,3 |
|
М3 |
4 |
4,4 |
4,6 |
3,4 |
0,5 |
0,5 |
|
М3 |
4,5 |
4,9 |
5,1 |
3,85 |
0,5 |
0,5 |
|
М4 |
5 |
5,4 |
5,6 |
4,4 |
0,6 |
0,5 |
|
М5 |
6 |
6,4 |
6,7 |
4,9 |
0,75 |
0,7 |
|
М6 |
7 |
7,5 |
7,8 |
5,8 |
0,75 |
0,7 |
|
М6 |
8 |
8,5 |
8,8 |
7 |
0,75 |
1,5 |
|
М8 |
10 |
10,5 |
10,8 |
8,5 |
1 |
2 |
|
М10 |
11 |
11,5 |
11,8 |
9,3 |
1 |
2 |
|
М10 |
12 |
12,5 |
12,8 |
10 |
1 |
2 |
|
М10 |
13 |
13,5 |
13,8 |
11,5 |
1,25 |
2 |
|
М12 |
16 |
16,5 |
16,8 |
11,5 |
1,5 |
2 |
