DIN 480. Болт винт с квадратной головкой, буртиком и цилиндрическим закругленным концом
DIN 480 - болт гвинт з квадратною головкою, буртиком і циліндричним закругленим кінцем. Використовується для з'єднань деталей та агрегатів у виробничих верстатах, приладах, а також у промислових, машинобудівних та будівельних областях. Болти DIN 480 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, сталь з покриттям: гальванічна оцинковка, гальванічне нікелювання, гальванічне хромування.
| Стандарт ГОСТ | Опис стандарту |
|---|---|
| ГОСТ 1486-84 | Болт із квадратною головкою |
| d | М10 | М12 | М16 | М20 |
|---|---|---|---|---|
| k | 13 | 16 | 20 | 25 |
| с | 3,12 | 4,15 | 4,15 | 5,15 |
| a1 | 4,5 | 5,3 | 6 | 7,5 |
| dp | 7 | 8.5 | 12 | 15 |
| z3 | 2,5 | 3 | 4 | 5 |
| dc | 13 | 17 | 21/22 | 27/28 |
| s | 10 | 13 | 16/17 | 21/22 |

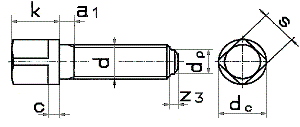

Обозначения:
- d - номінальний діаметр різьблення
- k - висота головки гвинта
- с – висота буртика, макс.
- a1 - висота підголівку
- dp - діаметр закругленого кінця
- z3 - висота закругленого кінця
- dc - діаметр буртика
- s - розмір голівки під ключ
