DIN 547

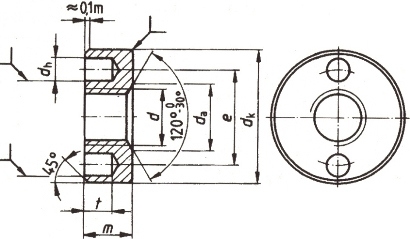

DIN 547. Гайка кругла з двома отворами торцевими (два отвори на торці гайки)
DIN 547 - гайка кругла з двома торцевими отворами (два отвори на торці гайки). Використовується спільно з циліндричними предметами та виробами з відповідним різьбленням (болти, гвинти, шпильки та інше метричне кріплення) у промисловості, будівництві, машинобудуванні та інших виробничих галузях. Типи нержавіючої сталі: А1, нержавіюча сталь А2 типу 12Х18Н9Т, А3, кислотостійка сталь А4 типу 10Х17Н13М2Т, А5, латунь Л63, чавун ковкий, пластик, алюміній (Zn, Ni, Cr). З покриттям: гальванічна оцинкування, хімічна оксидація, гальванічне нікелювання, гальванічне хромування, без покриття.
|
Розмір різьби |
da |
dk |
e |
m |
t |
|
М2 |
2 |
1 |
3,85 |
1,75 |
1 |
|
М2,5 |
2,4 |
1,2 |
4,85 |
1,95 |
1 |
|
М3 |
3 |
1,5 |
5,35 |
2,25 |
1,3 |
|
М4 |
4 |
1,5 |
6,82 |
3,2 |
1,8 |
|
М5 |
5 |
2 |
7,82 |
3,9 |
2,3 |
|
М6 |
6 |
2,5 |
9,82 |
4,7 |
2,8 |
|
М8 |
8 |
3 |
12,82 |
6,14 |
3,3 |
|
М10 |
10 |
3,5 |
14,82 |
7,64 |
3,8 |
