DIN 553

DIN 553. Гвинт настановний стопорний з конічним конусним кінцем і прямим шліцом

DIN 553 Винт установочний стопорний з конічним конусним кінцем і прямим шліцом досить популярний у машинобудуванні, приладобудуванні та інших різних промислово-виробничих галузях. Форма цього виробу відрізняється наявністю плоского кінця. Гвинт DIN 553 є одним із найпоширеніших видів металевого кріплення. Мабуть, головна перевага цього виробу – виключення додаткових елементів у спільному застосуванні з ним. Гвинт DIN 551 загвинчується у виріб, який вже заздалегідь підготовлений до скріплення, тобто має відповідне різьблення.

Гвинт DIN 553 може мати покриття: цинк (Zn), хром (Cr), нікель (Ni), фосфат та інші (гальванічна оцинковка, гальванічне нікелювання, гальванічне хромування). Завдяки застосуванню цих та інших покриттів вироби підвищують деякі свої якості. Наприклад, стійкість до перепадів температур, антикорозійні властивості тощо. Типи нержавіючої сталі: А1, нержавіюча сталь А2 типу 12Х18Н9Т, А3, кислотостійка сталь А4 типу 10Х17Н13М2Т, А5, латунь Л63, пластик, алюміній.

Твердість: 14Н, 15Н. Клас точності: А,

Стандарт ISO	Стандарт DIN	Стандарт ГОСТ	Опис стандарту
ISO 7434			Гвинт настановний стопорний з прямим шліцом і конусним кінцем
	DIN 914		Гвинт настановний з повним метричним різьбленням, з гострим кінцем
		ГОСТ 1476-93

d		M1	M1.2	M1.4	M1.6	M2	M2.5	M3	M3.5	M4	M5	М6	М8	М10	М12
n		0,2	0,2	0,2	0,25	0,25	0,4	0,4	0,5	0,6	0,8	1	1,2	1,6	2
t		0,4	0,4	0,48	0,56	0,64	0,72	0,8	0,96	1,12	1,28	1,6	2	2,4	2,8
dt		0,1	0,12	0,14	0,16	0,2	0,25	0,3	0,35	0,4	0,5	1,5	2	2,5	3
l	мин.	2	2	2	2	3	3	3	4	4	5	5	8	10	20
l	макс.	4	4	5	3	12	12	20	16	30	25	40	50	60	80

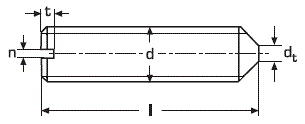

Позначення:

d - номінальний діаметр різьблення
n - ширина шліцю головки гвинта
t - глибина шліцю
dt - діаметр конічного кінця
l - довжина гвинта
