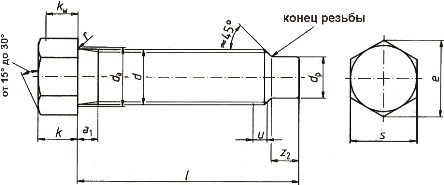

DIN 561. Болт, гвинт настановний з шестигранною головкою і циліндричним кінцем, цапфою

Установчий болт DIN 561 з циліндричним кінцем має зменшену головку і є сталевим стрижнем з метричним різьбленням від М6 до М56. Гвинти DIN 561 використовуються для з'єднання, кріплення та фіксації деталей, вузлів, конструкцій у машинобудуванні та будівництві. Гвинт DIN 561 може мати покриття: цинк (Zn), хром (Cr), нікель (Ni), фосфат та інші (термодифузійне цинкування, гальванічна оцинковка, гальванічне нікелювання, гальванічне хромування). Завдяки застосуванню цих та інших покриттів вироби значно підвищують деякі свої якості: стійкість до перепадів температур, антикорозійні властивості тощо.

Болт має два варіанти виконання:

• DIN 561 Форма A. Болт настановний з шестигранною головкою та циліндричним кінцем з повним різьбленням та проточкою.
• DIN 561 Форма B. Болт настановний з шестигранною головкою та циліндричним кінцем із бігом.

Клас міцності: 8.8. Клас твердості: 14Н, 22Н

Відповідності:

• ГОСТ 1481-84. Болт (гвинт) зі зменшеною шестигранною головкою, метричним різьбленням з циліндричним кінцем без різьблення

Аналоги:

• DIN 564. Болт (гвинт) стопорний із зменшеною шестигранною головкою
