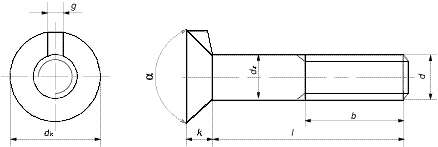

DIN 604. Гвинт з потайною головкою та вусиком на підголовнику
DIN 604 - гвинт з потайною головкою і вусиком на підголовнику. Застосовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях разом із гайками, шайбами відповідних розмірів.
Гвинт DIN 604 – дуже популярний сполучний елемент у меблевому виробництві. Гвинт DIN 604 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
Матеріали:
- Сталь: 4.6, 8.8 (Клас міцності: для болтів)
- Сталь із покриттям: гальванічна оцинковка.
DIN 604 Болт з потайною головкою та вусом, неповне метричне різьблення від М6 до М24, довжина від 20 до 160 мм.
| d | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|
| p | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dk | 12,55 | 16,55 | 19,65 | 24,65 | 32,8 | 32,8 | 38,8 |
| k | 4 | 5 | 5,5 | 7 | 9 | 11,5 | 13 |
| g | 2,5 | 3 | 3,2 | 3,6 | 4,2 | 5,4 | 6,6 |
| ? | 90° | 60° | |||||
| b1 | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
| b2 | 24 | 28 | 32 | 36 | 44 | 52 | 60 |
| b3 | - | 41 | 45 | 49 | 57 | 65 | 73 |
Позначення:
- d - номінальний діаметр різьблення
- p - крок різьблення
- dk - діаметр потайної головки болта, не більше
- k - висота головки
- ds - діаметр стрижня дорівнює діаметру різьблення d
- g - товщина вуса, не більше
- ? - кут, мінімум
- l - довжина болта
- b - довжина різьблення
- b1 - для l? 125 мм
- b2 – для 125 мм b3 – для l > 200 мм
