DIN 607

DIN 607. Гвинт з круглою головкою та вусиком на підголовнику

DIN 607 - гвинт з круглою головкою і вусиком на підголовнику. Застосовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях спільно з гайками DIN 555, шайбами відповідних розмірів.

Гвинт DIN 607 – дуже популярний сполучний елемент у меблевому виробництві. Інша назва гвинта DIN 607 - меблевий гвинт з вусом.

Матеріали:

Сталь: 4.6 (Клас міцності: для болтів)
Сталь із покриттям: гальванічна оцинковка

DIN 607 Болт меблевий з напівкруглою головкою і вусом, неповне метричне різьблення від М8 до М16, довжина від 30 до 160 мм.

Стандарт ГОСТ	Опис стандарту
ГОСТ 7801-81	Гвинт з круглою головкою та вусиком на підголовнику

d	M8	M10	M12	M16
p	1,25	1,5	1,75	2
b	22 - 28	26 - 32	30 - 36	38 - 57
dk	16.55	19.65	24.65	30.65
ds	8	10	12	16
k	6,38	7,45	9,65	11,75
i	2,3	2,7	3,2	3,5
g	3	3.2	3.6	4.2
r1	8.9	10.5	13.3	15.8
Вага 1000 шт. гвинтів в кг
l	M8	M10	M12	M16
30	15,3
35	17,1	27,3
40	19	30,2	49
45	20,8	33,2	53,3	98
50	22,7	36,1	57,5	105
55	24,6	38,9	61,7	113
60	26,5	41,8	65,9	122
65	28,4	44,7	70,1	129
70	30,3	47,6	74,3	136
80	34	53,4	82,7	151
90		59,3	91	165
100		65,1	99	180
110			107	195
120			115	210
130				226
140				241
150				257
160				273

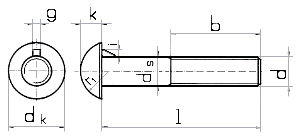

Позначення:

d - номінальний діаметр різьблення
p - крок різьблення
b - довжина різьблення, хв.- макс.
dk - діаметр головки болта, не більше
ds - діаметр стрижня, трохи більше
k - висота головки, не більше
g - ширина вуса, щонайменше
i - довжина вуса, щонайменше
l - довжина болта
