DIN 608
DIN 608. Гвинт із потайною головкою та низьким квадратним підголовником
DIN 608 - гвинт з потайною головкою і низьким квадратним підголовником. Застосовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях спільно з гайками DIN 555, шайбами відповідних розмірів.
Гвинт DIN 608 – дуже популярний сполучний елемент у меблевому виробництві. Гвинт DIN 608 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
Матеріали:
- Сталь: 4.6, 8.8.
- Сталь із покриттям: гальванічна оцинковка
DIN 608 Болт з потайною головкою і низьким квадратним підголовком, неповне метричне різьблення М10, М12, довжина від 25 до 50 мм.
| Стандарт ГОСТ | Опис стандарту |
|---|---|
| ГОСТ 17673-81 | Болт з круглою тонкою головкою та квадратним підголовником |
| ГОСТ 7786-81 |
| d | М10 | М12 |
|---|---|---|
| p | 1,5 | 1,75 |
| b | 26 | 30 |
| dk | 19,65 | 24,65 |
| ds | 10 | 12 |
| f | 8,45 | 11,05 |
| v | 10,58 | 12,7 |
| Вага 1000 шт. болтов в кг | ||
| l | М10 | М12 |
| 25 | 18,2 | - |
| 30 | 20,7 | 33 |
| 35 | 23,2 | 36,6 |
| 40 | 25,7 | 40,2 |
| 45 | 28,8 | 43,8 |
| 50 | 31,9 | 48,2 |

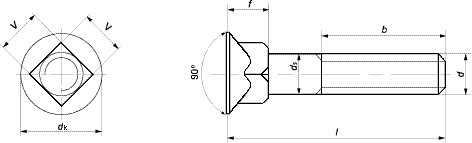

Позначення:
- d - номінальний діаметр різьблення
- p - крок різьблення
- b - довжина різьблення
- dk - діаметр потайної головки болта, не більше
- ds - діаметр стрижня, трохи більше
- f - висота головки з підголовком, не більше
- v - ширина підголовка, трохи більше
- l - довжина болта
