DIN 610

DIN 610. Болт із шестигранною головкою та різьбовою цапфою зменшеної довжини.

DIN 610 - болт із шестигранною головкою та різьбовою цапфою зменшеної довжини. На укороченій цапфі болта нарізане метричне різьблення стандартного кроку (може бути зроблена нарізка іншого кроку різьблення). Болт DIN 610 використовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях разом із гайками, шайбами відповідних розмірів.

Матеріали:

Сталь: 5.6, 8.8 (Клас міцності: для болтів)
Нержавіюча сталь: А2, А4

Болт призонний DIN 610 з короткою різьбовою цапфою та шестигранною головкою, метричне різьблення від М8 до М36, довжина від 25 до 200 мм.

Стандарт DIN	Опис стандарту
DIN 7968	Болт із шестигранною головкою та різьбовою цапфою
DIN 7999

Таблиця розмірів та характеристик призонних болтів з короткою різьбовою цапфою DIN 610 мм

d		M8	M10	M12	M14	M16	M18	M20	M22	M24	M30	M36
p		1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3,5	4
k		5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	19	22
ds		9	11	13	15	17	19	21	23	25	32	38
s		13	16	18	21	24	27	30	32	36	46	55
e		14,38	17,77	19,85	22,78	26,17	29,56	32,95	37,29	39,55	50,85	60,79
b	l ? 50	11,5	13,5	15,5	17	19	21,5	22,5	24,5	26,5	-	-
	50 < l ? 150	13,5	15,5	17,5	19	21	23,5	24,5	26,5	28,5	34	40
	l > 150	18,5	20,5	22,5	24	26	28,5	29,5	31,5	33,5	39	45

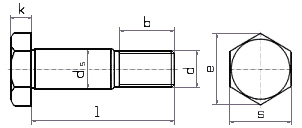

Позначення:

d - номінальний діаметр різьблення
p - крок різьблення
k - висота шестигранної головки
ds – діаметр стрижня
e - діаметр описаного кола, не менше
s - розмір під ключ
b - довжина різьблення цапфи
l - довжина болта
