DIN 96
DIN 96. Саморез шуруп по дереву с полукруглой головкой и неполной резьбой.
DIN 96 - саморіз по дереву з дрібним кроком різьблення, з напівкруглою головкою з прямим шліцом. Застосовується для кріплення різних елементів конструкцій до дерева, ДСП, фанери, гіпсокартонних плит, тонкого листового металу тощо. Шуруп DIN 96 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, сталь з покриттям: гальванічна оцинковка, нікелювання, кольорові метали, сплави, пластик, латунь.
| Стандарт ГОСТ | Опис стандарту |
|---|---|
| ГОСТ 1144-80 | Шуруп саморіз по дереву з дрібним кроком різьблення, з напівкруглою головкою з прямим шліцом |
| d | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|
| dk | 3.2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 |
| k | 1.1 | 1.4 | 1.7 | 2.1 | 2.4 | 2.8 | 3.1 | 3.5 | 4.2 | 5.6 |
| n | 0.4 | 0.5 | 0.6 | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.6 | 2 |

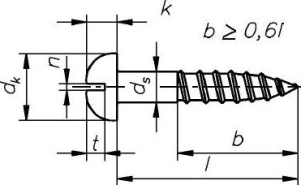

Позначення:
- d - діаметр стрижня шурупа
- dk - діаметр напівкруглої головки шурупа
- k - висота головки
- n - ширина прямого шліцю
