DIN 705 А. Кільце настановне з різьбовим отвором

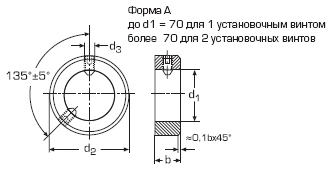

DIN 705 А - кільце настановне з різьбовим отвором. Кільця настановні використовуються в машинобудуванні, приладобудуванні та інших промислових та виробничих областях. Кільця установочні DIN 705 А виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4.
Матеріали:
- Сталь
- Сталь із покриттям: гальванічна оцинковка
- Нержавіюча сталь: А1-А5
- Настановні кільця, форма А (стопоріння за допомогою конічних штифтів)
Відповідні гвинти DIN 553, DIN 914
|
d1 |
b |
d2 |
d3 |
гвинт |
|
4 |
5 |
8 |
М2.5 |
М2.5х3 |
|
5 |
6 |
10 |
М3 |
М3х4 |
|
6 |
8 |
12 |
М4 |
М4х5 |
|
8 |
8 |
16 |
М4 |
М4х6 |
|
10 |
10 |
20 |
М5 |
М5х8 |
|
12 |
12 |
22 |
М6 |
М6х8 |
|
14 |
12 |
25 |
М6 |
М6х8 |
|
15 |
12 |
25 |
М6 |
М6х8 |
|
16 |
12 |
28 |
М6 |
М6х8 |
|
18 |
14 |
32 |
М6 |
М6х8 |
|
20 |
14 |
32 |
М6 |
М6х8 |
|
22 |
14 |
36 |
М6 |
М6х10 |
|
24 |
16 |
40 |
М6 |
М6х12 |
|
25 |
16 |
40 |
М8 |
М8х10 |
|
28 |
16 |
45 |
М8 |
М8х12 |
|
30 |
16 |
45 |
М8 |
М8х10 |
|
32 |
16 |
50 |
М8 |
М8х12 |
|
35 |
16 |
56 |
М8 |
М8х12 |
|
40 |
18 |
63 |
М10 |
М10х16 |
|
45 |
18 |
70 |
М10 |
М10х16 |
|
50 |
18 |
80 |
М10 |
М10х16 |
|
60 |
20 |
90 |
М10 |
М10х16 |
|
