DIN 835
DIN 835. Шпилька з різьбовим кінцем
DIN 835 - шпилька з різьбовим кінцем. Використовується для стягування або з'єднання деталей та елементів конструкцій. Шпилька DIN 835 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
Матеріали:
- Сталь 5.6, 5.8, 8.8, 10.9.
- Сталь із покриттям: гальванічна оцинковка
- Сталь нержавіюча А1, А2, А3, А4, А5.
- Кольорові метали, метали: латунь.
| Стандарт ГОСТ | Опис стандарту |
|---|---|
| ГОСТ 22038-76 | Шпилька з різьбовим кінцем |

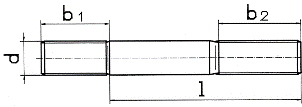

| b1 | 12 | 16 | 20 | 24 | 32 |
|---|---|---|---|---|---|
| b2?125 | 18 | 22 | 26 | 30 | 38 |
| b2?200 | 24 | 28 | 32 | 36 | 44 |
| l | d | ||||
| M6 | M8 | M10 | M12 | M16 | |
| 16 | + | + | |||
| 20 | + | + | + | ||
| 25 | + | + | + | + | |
| 30 | + | + | + | + | |
| 35 | + | + | + | + | + |
| 40 | + | + | + | + | + |
| 45 | + | + | + | + | + |
| 50 | + | + | + | + | + |
| 55 | + | + | + | + | |
| 60 | + | + | + | + | + |
| 65 | + | + | + | + | |
| 70 | + | + | + | + | + |
| 80 | + | + | + | + | + |
| 90 | + | + | + | + | |
| 100 | + | + | + | + | + |
| 120 | + | + | + | + | |
