DIN 99
DIN 99. Ручка зажимная коническая с метрической резьбой.
DIN 99 - ручка коническая зажимная, внутри цилиндрического наконечника находится метрическая резьба. Ручка DIN 99 производится из углеродистой стали, нержавеющей стали А2 и А4. Сталь с покрытием - гальваническая оцинковка. Иногда используется такой материал, как ковкий чугун. Возможна обработка на токарном станке. Стальная зажимная ручка DIN 99 широко используется в строительстве и промышленности. Удобство и эффективность использования напрямую зависит от параметров выбираемого исполнения конической ручки. Возможно специальный вариант изготовления - с отсутствием отверстия, то есть целый шарик.

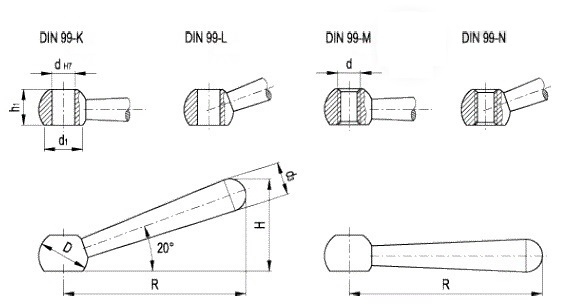

Варианты исполнения втулки могут существенно отличаться:
- Форма К - ручка прямая с отверстием Н7 (для l1 от 50 до 160)
- Форма М - ручка прямая с резьбой (для l1 от 50 до 160)
- Форма L - ручка косая с отверстием Н7
- Форма N - ручка косая с резьбой
Таблица размеров DIN 99
|
Размеры |
R |
D-0.2 |
H |
d1~ |
d3 |
dH7 |
d |
h1 |
Вес в гр. |
|
DIN 99-50-B6-K |
50 |
12 |
- |
7,5 |
8 |
6 |
- |
9,5 |
16 |
|
DIN 99-50-B6-L |
48 |
12 |
24 |
7,5 |
8 |
6 |
- |
9,5 |
16 |
|
DIN 99-50-B6-M |
50 |
12 |
- |
7,5 |
8 |
- |
M6 |
9,5 |
16 |
|
DIN 99-50-M6-N |
48 |
12 |
24 |
7,5 |
8 |
- |
M6 |
9,5 |
16 |
|
DIN 99-63-B8-K |
63 |
16 |
- |
11 |
10 |
8 |
- |
12 |
36 |
|
DIN 99-63-B8-L |
60 |
16 |
30 |
11 |
10 |
8 |
- |
12 |
36 |
|
DIN 99-63-M8-M |
63 |
16 |
- |
11 |
10 |
- |
M8 |
12 |
38 |
|
DIN 99-63-M8-N |
60 |
16 |
30 |
11 |
10 |
- |
M8 |
12 |
38 |
|
DIN 99-80-B10-K |
80 |
20 |
- |
15 |
13 |
10 |
- |
14,5 |
74 |
|
DIN 99-80-B10-L |
76 |
20 |
38 |
15 |
13 |
10 |
- |
14,5 |
74 |
|
DIN 99-80-M10-M |
80 |
20 |
- |
15 |
13 |
10 |
- |
14,5 |
74 |
|
DIN 99-80-M10-N |
76 |
20 |
38 |
15 |
13 |
- |
M10 |
14,5 |
76 |
|
DIN 99-100-B12-K |
100 |
25 |
- |
19 |
16 |
12 |
- |
18,5 |
139 |
|
DIN 99-100-B12-L |
95 |
25 |
- |
19 |
16 |
12 |
- |
18,5 |
139 |
|
DIN 99-100-M12-M |
100 |
25 |
- |
19 |
16 |
- |
M12 |
18,5 |
145 |
|
DIN 99-100-M12-N |
95 |
25 |
47 |
19 |
16 |
- |
M12 |
18,5 |
145 |
|
DIN 99-125-B16-K |
125 |
32 |
- |
23,5 |
20 |
16 |
- |
24 |
283 |
|
DIN 99-125-B16-L |
119 |
32 |
59.5 |
23,5 |
20 |
16 |
- |
24 |
283 |
|
DIN 99-125-M16-M |
125 |
32 |
- |
23,5 |
20 |
- |
M16 |
24 |
290 |
|
DIN 99-125-M16-N |
119 |
32 |
59.5 |
23,5 |
20 |
- |
M16 |
24 |
283 |
|
DIN 99-160-B20-K |
160 |
40 |
- |
29.5 |
25 |
20 |
- |
30 |
545 |
|
DIN 99-160-B20-L |
152 |
40 |
76 |
29.5 |
25 |
20 |
- |
30 |
545 |
|
DIN 99-160-M20-M |
160 |
40 |
- |
29.5 |
25 |
- |
M20 |
30 |
561 |
|
DIN 99-160-M20-N |
152 |
40 |
- |
29.5 |
25 |
- |
M20 |
30 |
561 |
|
DIN 99-200-B24-L |
190 |
50 |
97 |
33 |
32 |
24 |
- |
40 |
1128 |
|
DIN 99-200-M24-N |
190 |
50 |
97 |
33 |
32 |
- |
M24 |
40 |
1116 |
