DIN 1436
DIN 1436. Палец цилиндрический с плоской головкой большого диаметра

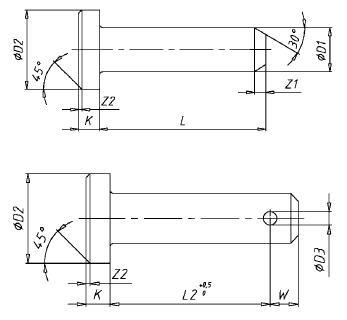

DIN 1436 - палец цилиндрический с плоской головкой большого диаметра. Форма A - без отверстия, форма B - с отверстием под шплинт. Как правило, используется в промышленных отраслях, а именно: в машиностроении и приборостроении. Палец цилиндрический DIN 1436 производится из углеродистой стали, нержавеющей стали А2 и А4, латуни.
|
D1 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
25 |
|
D2 |
12 |
16 |
20 |
25 |
28 |
28 |
30 |
32 |
40 |
|
D3 (H14) |
1.6 |
2 |
3.2 |
4 |
4 |
4 |
5 |
5 |
6.3 |
|
K |
3 |
4 |
4 |
5 |
5 |
5 |
5 |
6 |
7 |
|
W (MIN) |
2.5 |
3 |
4 |
5 |
5 |
5 |
6.5 |
6.5 |
8 |
|
Z1 |
1.5 |
2 |
2 |
2.5 |
2.5 |
2.5 |
3 |
3 |
4 |
|
Z2 |
0.5 |
1 |
1 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
2 |
