DIN 7964. Винт невыпадающий (болт невыпадающий)
DIN 7964 - винт невыпадающий (болт невыпадающий), используемый для соединения элементов конструкций и деталей в машиностроении, приборостроении и прочих производственных и промышленных отраслях. Невыпадающие болты DIN 7964 производится из углеродистой стали, нержавеющей стали А2 и А4.
Материалы:
- Сталь: 5.6, 5.8, 8.8
- Сталь с покрытием: гальваническая оцинковка, гальваническое никелирование
- Нержавеющая сталь: А1, А2, А3, А4, А5
- Цветные металлы, сплавы: латунь
По DIN 7964 имеется разнообразное исполнение головок невыпадающих винтов и болтов.
| Стандарт ГОСТ | Описание стандарта |
|---|---|
| ГОСТ 10337-80 | Винт невыпадающий |
| ГОСТ 10338-80 | Винт невыпадающий |
| ГОСТ 10336-80 | Винт невыпадающий |
| ГОСТ 10339-80 | Винт невыпадающий |
| ГОСТ 10340-80 | Винт невыпадающий |
| ГОСТ 10341-80 | Винт невыпадающий |
| ГОСТ 10342-80 | Винт невыпадающий |
| ГОСТ 10343-80 | Винт невыпадающий |
| ГОСТ 10344-80 | Винт невыпадающий |

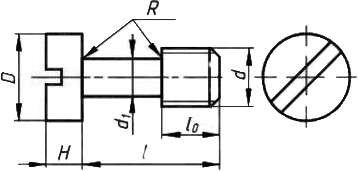

| Размер резьбы | Шаг резьбы | d1 | D | H | R | R1 | l0 |
|---|---|---|---|---|---|---|---|
| М2,5 | 0,45 | 1,6 | 4,5 | 1,6 | 0,2 | 3,9 | 3 |
| М3 | 0,5 | 2 | 5,5 | 2 | 0,2 | 4,3 | 4 |
| М4 | 0,7 | 2,8 | 7 | 2,6 | 0,2 | 5,6 | 5 |
| М5 | 0,8 | 3,5 | 8,5 | 3,3 | 0,4 | 7,1 | 6 |
| М6 | 1 | 4 | 10 | 3,9 | 0,4 | 9,4 | 8 |
| М8 | 1,25 | 5,5 | 13 | 5 | 0,5 | 11 | 10 |
| М10 | 1,5 | 7 | 16 | 6 | 0,5 | 13 | 12 |
| М12 | 1,75 | 9 | 18 | 7 | 0,6 | 16 | 16 |
