DIN 529. Фундаментный анкерный болт

DIN 529 - Специальная форма головки болта необходима для её надёжной фиксации при использовании вяжущих составов. Анкерные болты с гайкой применяются для крепления конструкций или оборудования к фундаменту, кронштейнов к стене и т.п. Фундаментные анкерные болты обеспечивают прочное крепление в твёрдых основаниях. Этот вид крепежа по внешнему виду представляет собой круглый в сечении стержень, на котором с одной стороны нанесена резьба, а на втором находиться специальное приспособление, которое позволяет осуществлять установку анкерного болта внутри фундамента.

Болты изготавливаются морозостойкой стали 09Г2С наиболее востребованы для использования в регионах с холодным климатом. В этих болтах по требованиям стандарта выполняется только шпилька изделия, а остальные его элементы, как правило, изготавливаются из сталей марок 3-20. Нержавеющая сталь: А2, типа 12Х18Н9Т, кислотостойкая сталь А4 типа 10Х17Н13М2Т, гальваническая оцинковка, химическая оксидация, термодиффузионного горячего оцинкование, ст.20, ст.45, 10Г2С1, 09Г2С.. Класс прочности:3,6 , 5,8 , 6,8 , 10,9 , 12,9

d		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72
P		1	1	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
a	мин.	21	27	33	45	57	72	92	112	132	152	177	197	237
a	макс.	27	33	39	51	63	78	98	118	138	158	183	203	243
c	мин.	40	50	60	80	100	120	150	185	215	245	285	330	365
c	макс.	50	60	70	90	110	130	160	195	225	255	295	340	375
b		20	25	30	40	50	60	75	90	105	120	140	160	180

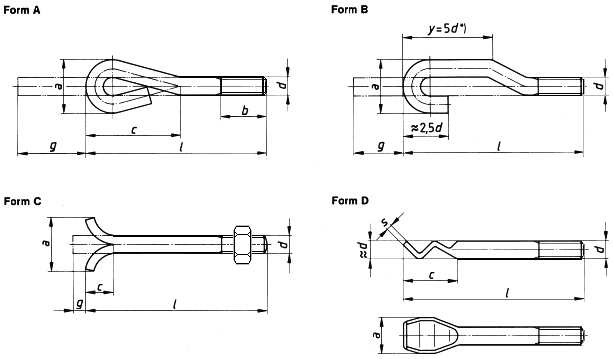

Таблица размеров фундаментных анкерных болтов DIN 529 форма B в мм

d		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72
P		1	1	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
a	мин.	21	27	33	45	57	72	92	112	132	152	177	197	237
a	макс.	27	33	39	51	63	78	98	118	138	158	183	203	243
b		20	25	30	40	50	60	75	90	105	120	140	160	180

Таблица размеров фундаментных анкерных болтов с гайкой DIN 529 форма С в мм

d		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72
P		1	1	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6
a	мин.	21	27	33	45	57	72	92	112	132	152	177	197	237
a	макс.	27	33	39	51	63	78	98	118	138	158	183	203	243
c	мин.	7	10	13	19	25	31	40	49	58	67	79	91	105
c	макс.	17	20	23	29	35	41	50	59	68	77	89	101	115
b		20	25	30	40	50	60	75	90	105	120	140	160	180

Таблица размеров фундаментных анкерных болтов DIN 529 форма D в мм

d		M8	M10	M12	M16	M20	M24
P		1	1	1,75	2	2,5	3
a	мин.	13	17	21	29	37	45
a	макс.	19	23	27	36	43	51
c	мин.	19	25	31	43	55	67
c	макс.	29	35	41	53	65	77
s	мин.	1,5	2	2,5	3,5	4,5	6,5
s	макс.	4,5	5	5,5	6,5	7,5	9,5
b		20	25	30	40	50	60

Таблица размеров фундаментных анкерных болтов DIN 529 форма E в мм

Болт	a	c	b
М8	19	50	20
М10	23	60	25
М12	27	75	30
М16	35	95	40
М20	43	105	50
М24	51	140	60
М30	63	155	75
М36	75	185	90
М42	88	265	105
М48	101	265	120

Таблица размеров фундаментных анкерных болтов DIN 529 форма F в мм

Болт	a	c	s	b
M8	17	55	7,5	20
M10	19	55	9,5	25
M12	23	60	11,5	30
M16	28	90	15,5	40
M20	33	100	19,5	50
M24	38	125	23,5	60
M30	48	135	27,5	75
M36	58	195	31,5	90
M42	68	205	37,5	105
M48	78	225	43,5	120

Таблица размеров фундаментных анкерных болтов DIN 529 форма G в мм

Болт	a	c	b
М8	23	10	20
М10	28	11	25
М12	33	12	30
М16	43	15	40
М20	53	17	50
М24	63	19	60
М30	78	23	75
М36	93	27	90
М42	108	30	105
М48	123	34	120
М56	143	39	140
М64	163	43	160
М72	183	58	180
