DIN 605. Винт с потайной головкой и высоким квадратным подголовником
DIN 605 - винт с потайной головкой и высоким квадратным подголовником. Другое название винта DIN 605 - винт мебельный с квадратным подголовником. Применяется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях совместно с гайками, шайбами соответствующих размеров.
Винт DIN 605 - очень популярный соединительный элемент в мебельном производстве.
Материалы:
- Сталь: 4.6 (Класс прочности: для болтов)
- Сталь с покрытием: гальваническая оцинковка.
DIN 605 Болт с потайной головкой и высоким квадратным подголовком, неполная метрическая резьба М6, М8, М10, длина от 30 до 60 мм.
| Стандарт ГОСТ | Описание стандарта |
|---|---|
| ГОСТ 17673-81 | Винт с потайной головкой и высоким квадратным подголовником |
| d | М6 | М8 | М10 |
|---|---|---|---|
| p | 1 | 1,25 | 1,5 |
| b | 18 - 24 | 22 - 28 | 26 - 32 |
| dk | 16,55 | 20,65 | 24,65 |
| ds | 6 | 8 | 10 |
| f | 7,45 | 9,45 | 11,55 |
| v | 6,48 | 8,58 | 10,58 |
| l | 30 - 50 | 30 - 60 | 40 - 60 |

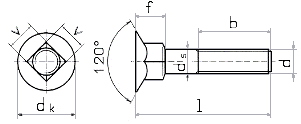

Обозначения:
- d - номинальный диаметр резьбы
- p - шаг резьбы
- b - длина резьбы, мин.- макс.
- dk - диаметр головки болта, не более
- ds - диаметр стержня, не более
- f - высота головки с подголовком, не более
- v - ширина квадратного подголовка болта, не более
- l - длина болта, мин.- макс.
