DIN 792
DIN 792. Болт с цилиндрической потайной головкой и усиком на подголовнике
DIN 792 - болт с цилиндрической потайной головкой и усиком на подголовнике, неполная метрическая резьба от М24 до М42. Болты DIN 792 используются в машиностроении, приборостроении и прочих промышленных и производственных отраслях. Болты DIN 792 производятся из углеродистой стали, нержавеющей стали А2 и А4.
Класс прочности: 4,8, 5,8, 8,8, 10,9, 12,9.
Материалы:
- Сталь: 4.6, 5.6, 8.8 (Класс прочности: для болтов)
- Сталь с покрытием: гальваническая оцинковка, термодифузионное цинкование.
Болт с потайной цилиндрической головкой и усом DIN 792, неполная метрическая резьба от М24 до М42.
|
d |
М24 |
М30 |
М33 |
М36 |
М39 |
М42 |
|
dk |
38 |
48 |
52 |
58 |
62 |
68 |
|
k |
25 |
30 |
30 |
35 |
40 |
40 |
|
t |
12,1 |
15,6 |
16,4 |
18,2 |
19,9 |
22,6 |
|
f |
6,6 |
6,6 |
7,6 |
8,6 |
8,6 |
8,6 |
|
b |
54 |
66 |
72 |
78 |
84 |
90 |

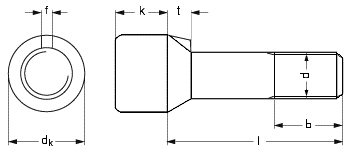

Обозначения:
- d - номинальный диаметр резьбы
- dk - диаметр цилиндрической головки болта
- k - высота головки болта
- t - высота уса
- f - ширина уса
- b - длина резьбы болта
- l - длина болта
