DIN 186

DIN 186. Болт до пазів верстатним обробленим Т-подібний болт, неповне різьблення

За стандартом DIN 186 виробляються болти з головками у формі літери - Т&rdquo,. Підголівник має квадратну форму. Основне завдання цього кріпильного виробу – фіксація між собою агрегатів і деталей виробничих верстатів, обладнання, елементів області машинобудування та будівництва. Виробництво гвинтів стандарту DIN 186 ведеться із сталі з підвищеним вмістом вуглецю, сталей A2 та A4, латунного сплаву. Для підвищення корозійної стійкості застосовується оцинкування гальванічного та термодифузного типу. Клас міцності: варіюється від 3.6 до 12.9.

Мають клас міцності: від 3,6; 4,6; 4,8; 5,8; 8,8; 10,9; до 12,9.

Стандарт DIN	Стандарт ГОСТ	Опис стандарту
DIN 188		Болт до пазів верстатним обробленим
DIN 261		Болт до пазів верстатним обробленим т-подібний з неповним метричним різьбленням
	ГОСТ 13152-67	Болт із головкою т-подібної форми

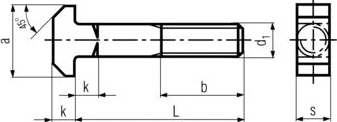

Таблиця розмірів DIN 186

d1	M6	M8	M10	M12	M16	M20	M24	M30
b	18	22	26	30	38	46	54	66
a	16	18	21	26	30	36	43	54
k	4,5	5,5	7	8	10,5	13	15	19
s	6	8	10	12	16	20	24	30

L	M6	M8	M10	M12	M16	M20	M24	M30
30	9,9	18,2	30
40	12,1	20,2	35	55,1
50	14,3	24,2	40,6	62,3	117
60	16,5	28,2	46,8	71,1	130	220
70		32,2	53	78,9	145	240	377
80		36,2	59,2	88,7	161	262	407
90			65,4	97,6	177	287	437	727
100			71,6	106	193	302	467	773
120				124	225	351	538	874
140					257	401	618	985
160					289	450	689	1090
180						500	760	1200
200						550	831	1310
