DIN 7985

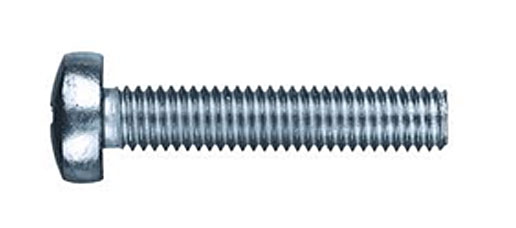

DIN 7985. Гвинт із напівкруглою головкою з різним шліцем: Philips, Pozi або Torx
DIN 7985 - гвинт з напівкруглою головкою з різним шліцем: Philips, Pozi або Torx. Гвинт DIN 7985 використовується у виробничих, промислових та будівельних областях спільно з шайбами, гайками, втулками та іншими отворами з відповідним розміром різьблення, при різних з'єднаннях та кріпленнях елементів. Гвинти з напівкруглою головкою DIN 7985 виготовляються з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні, алюмінію. Гвинти, виготовлені з вуглецевої сталі, зазвичай оцинковані.
| Стандарт ISO | Стандарт DIN | Стандарт ГОСТ | Опис стандарту |
|---|---|---|---|
| ISO 7045 | Гвинт із напівкруглою головкою | ||
| DIN 85 | Гвинт із напівкруглою головкою, прямий шліц | ||
| ГОСТ 17473-80 | Гвинт із напівкруглою головкою з різним шліцем: Philips, Pozi або Torx |
|
Розмір різьби |
k |
dk |
v |
a |
r1 |
Розмір біти Philips (Ph) |
|
М1,4 |
0,8 |
2,5 |
0,6 |
0,6 |
2 |
1,1 |
|
М1,6 |
1,3 |
3,2 |
0,8 |
0,7 |
3 |
1,8 |
|
М2 |
1,6 |
4 |
1,1 |
0,8 |
4 |
2,5 |
|
М2,5 |
2,12 |
5 |
1,3 |
0,9 |
5 |
2,7 |
|
М3 |
2,4 |
6 |
1,6 |
1 |
6 |
3,1 |
|
М4 |
3,1 |
8 |
2 |
1,4 |
8 |
4,6 |
|
М5 |
3,8 |
10 |
2,5 |
1,6 |
10 |
5,5 |
|
М6 |
4,6 |
12 |
3 |
2 |
12 |
6,8 |
|
М8 |
6 |
16 |
3,5 |
2,5 |
14 |
7,4 |
DIN 7985. Гвинт із напівкруглою головкою, шліць - Pozi.
| Розмір різьби | d1 | k | v | a | r1 | М(Schlitz-Breite) | Розмір біти Pozi (Pz) |
|---|---|---|---|---|---|---|---|
| М1,4 | 2,5 | 0,8 | 0,6 | 0,6 | 2 | 1,1 | 0 |
| М1,6 | 3,2 | 1,3 | 0,8 | 0,7 | 3 | 1,8 | 0 |
| М2 | 4 | 1,6 | 1,1 | 0,8 | 4 | 2,5 | 1 |
| М2,5 | 5 | 2 | 1,3 | 0,9 | 5 | 2,7 | 1 |
| М3 | 6 | 2,4 | 1,6 | 1 | 6 | 3,1 | 1 |
| М4 | 8 | 3,1 | 2 | 1,4 | 8 | 4,6 | 1 |
| М5 | 10 | 3,8 | 2,5 | 1,6 | 10 | 5,5 | 2 |
| М6 | 12 | 4,3 | 3 | 2 | 12 | 6,8 | 2 |
DIN 7985. Гвинт із напівкруглою головкою, шліць - Torx.
| Розмір різьби | a | k | dk | r1 | Розмір біти Torx (TX) |
|---|---|---|---|---|---|
| М1,4 | 0,6 | 0,8 | 2,5 | 2 | TX 5 |
| М1,6 | 0,7 | 1,3 | 3,2 | 3 | TX 5 |
| М2 | 0,8 | 1,6 | 4 | 4 | TX 5 |
| М2,5 | 0,9 | 2,12 | 5 | 5 | TX 8 |
| М3 | 1 | 2,4 | 6 | 6 | TX 10 |
| М4 | 1,4 | 3,1 | 8 | 8 | TX 20 |
| М5 | 1,6 | 3,8 | 10 | 10 | TX 25 |
| М6 | 2 | 4,6 | 12 | 12 | TX 30 |
| М8 | 2,5 | 6 | 16 | 14 | TX 30 |
