ГОСТ 7802-81. Болт з круглою тонкою головкою та квадратним підголовником
ГОСТ 7802-81 - болт із круглою тонкою головкою та квадратним підголовником. Популярна назва болта ГОСТ 7802-81 - меблевий болт або гвинт меблевий. Використовується при з'єднанні елементів конструкцій у приладобудуванні, машинобудуванні та інших промислово-виробничих галузях разом із шайбами, гайками відповідних розмірів. Болт ГОСТ 7802-81 – дуже популярний сполучний елемент у меблевому виробництві. Болт ГОСТ 7802-81 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
| Стандарт ISO | Опис стандарту |
|---|---|
| ISO 8677 | Гвинт з круглою головкою та квадратним підголовником |

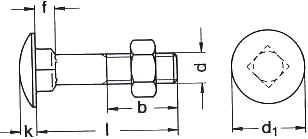

| Розмір різьби | d1 max | k max | f max | b | b | b>200 |
|---|---|---|---|---|---|---|
| M5 | 13,55 | 3,3 | 4,1 | 16 | - | - |
| M6 | 16,55 | 3,88 | 4,6 | 18 | 24 | - |
| M8 | 20,65 | 4,88 | 5,6 | 22 | 28 | - |
| M10 | 24,65 | 5,38 | 6,6 | 26 | 32 | 45 |
| M12 | 30,65 | 6,95 | 8,75 | 30 | 36 | 49 |
| M16 | 38,8 | 8,95 | 12,9 | 38 | 44 | 57 |
| M20 | 46,8 | 11,05 | 15,9 | - | - | 46 |
