ГОСТ 11075-93

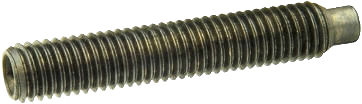

ГОСТ 11075-93. Гвинт настановний з метричним різьбленням, з внутрішнім шестигранником і цапфою
ГОСТ 11075-93 - гвинт настановний з метричним різьбленням, з внутрішнім шестигранником і цапфою. Гвинт установковий з цапфою ГОСТ 11075-93 застосовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях спільно з гайками, шайбами відповідних розмірів. Гвинт ГОСТ 11075-93 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4, латуні.
| Стандарт ISO | Опис стандарту |
|---|---|
| ISO 4028 | Гвинт настановний з цапфою |
| Розмір різьби | d1 | t | e | s |
|---|---|---|---|---|
| М3 | 2 | 1,2 | 1,73 | 1,5 |
| М4 | 2,5 | 1,5 | 2,3 | 2 |
| М5 | 3,5 | 2 | 2,87 | 2,5 |
| М6 | 4 | 2 | 3,44 | 3 |
| М8 | 5,5 | 3 | 4,58 | 4 |
| М10 | 7 | 4 | 5,72 | 5 |
| М12 | 8,5 | 4,8 | 6,86 | 6 |
| М16 | 12 | 6,4 | 9,15 | 8 |
| М20 | 15 | 8 | 11,43 | 10 |
| М24 | 18 | 10 | 13,72 | 12 |
