DIN 609. Болт із шестигранною головкою та різьбовою цапфою.
DIN 609 - болт із шестигранною головкою та різьбовою цапфою. На цапфі болта нарізане метричне різьблення стандартного кроку (може бути зроблена нарізка іншого кроку різьблення). Болт DIN 609 використовується для з'єднання елементів конструкцій у машинобудуванні, приладобудуванні та інших промислово-виробничих галузях разом із гайками, шайбами відповідних розмірів.
Болт DIN 609 виготовляється з вуглецевої сталі, нержавіючої сталі А2 та А4.
Матеріали:
- Сталь: 5.6, 8.8 (Клас міцності: для болтів)
- Нержавіюча сталь: А2, А4
Болт призонний DIN 609 з довгою різьбовою цапфою і шестигранною головкою, дрібне і велике метричне різьблення від М10 до М42, довжина від 25 до 200 мм.
| Стандарт DIN | Опис стандарту |
|---|---|
| DIN 610 | Болт із шестигранною головкою та різьбовою цапфою зменшеної довжини |
| DIN 7968 | |
| DIN 7999 |
| d | М8 | М10 | М12 | М14 | М16 | М18 | М20 | М22 | М24 | М27 | М30 | М36 | М42 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p | 1 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 3 | 3 | |
| 1,25 | 1,25 | 2 | 2 | 2 | 2 | |||||||||
| k | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 19 | 22 | 26 | |
| ds | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 32 | 38 | 44 | |
| e | 14,38 | 17,77 | 19,85 | 22,78 | 26,17 | 29,56 | 32,95 | 37,29 | 39,55 | 45,2 | 50,85 | 60,79 | 71,30 | |
| s | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 55 | 65 | |
| b | l ? 50 | 14,5 | 17,5 | 20,5 | 22 | 25 | 27,5 | 28,5 | 32,5 | - | - | - | - | - |
| 50 | 16,5 | 19,5 | 22,5 | 24 | 27 | 29,5 | 30,5 | 34,5 | 36,5 | 39,5 | 43 | 49 | 56 | |
| l > 150 | - | - | - | - | - | - | 35,5 | 39,5 | 41,5 | 44,5 | 48 | 54 | 61 | |

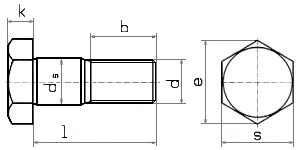

Позначення:
- d - номінальний діаметр різьблення
- p - крок різьблення
- k - висота шестигранної головки
- ds – діаметр стрижня
- e - діаметр описаного кола, не менше
- s - розмір під ключ
- b - довжина різьблення
- l - довжина болта
